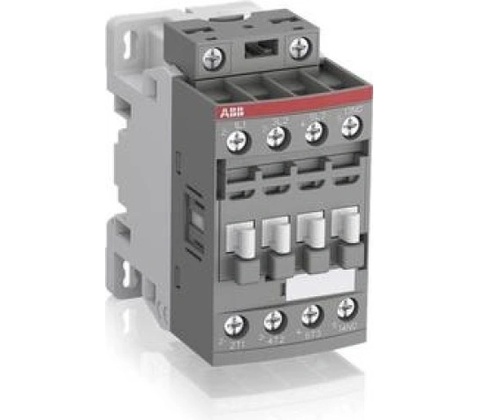

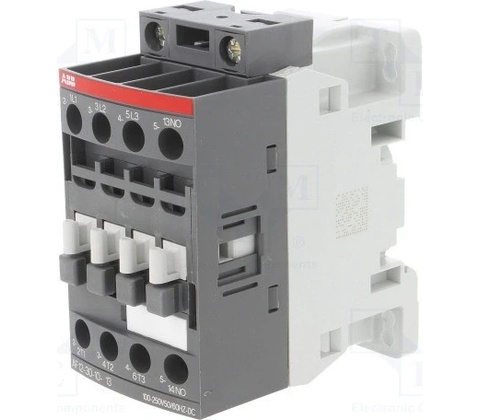

ABB 1SBL157001R1310

​Stykač 3-pólový 12A, cívka 100-250V AC/DC, 5,5kW – ABB 1SBL157001R1310

ABB stykač AF12-30-10-13 1SBL157001R1310 slouží ke spínání motorových a odporových zátěží ve třech silových obvodech. Disponuje třemi hlavními spínacími kontakty (3 NO) a jedním pomocným spínacím kontaktem (1 NO). Jmenovitý provozní proud dosahuje 12 A v kategorii AC-3 a 28 A v kategorii AC-1 při 400 V, jmenovité spínané napětí činí 690 V AC a spínaný výkon v kategorii AC-3 je 5,5 kW / 400 V. Cívka pracuje v širokém rozsahu řídicího napětí 100–250 V AC/DC.

Stykač se montuje na DIN lištu nebo přímo na desku a vodiče se připojují pomocí šroubových svorek. Přístroj je vybaven mechanickým ovládáním pro ruční kontrolu stavu kontaktů a jeho krytí odpovídá stupni IP20. Typicky se používá v rozváděčích pro ovládání elektromotorů, čerpadel, ventilátorů nebo topných těles.

Elektronicky řízená cívka řady AF umožňuje napájení střídavým i stejnosměrným napětím v jednom širokém rozsahu, což snižuje počet potřebných variant a zvyšuje odolnost proti kolísání řídicího napětí.

Technické parametry

• Jmenovitý provozní proud: 12 A (AC-3, 400 V), 28 A (AC-1, 400 V)
• Napětí cívky: 100–250 V AC/DC
• Spínaný výkon: 5,5 kW / 400 V (AC-3)
• Kontakty: 3 hlavní spínací (3 NO) + 1 pomocný spínací (1 NO)
• Montáž: na DIN lištu nebo na desku
• Připojení: šroubové svorky
