Eaton 276834

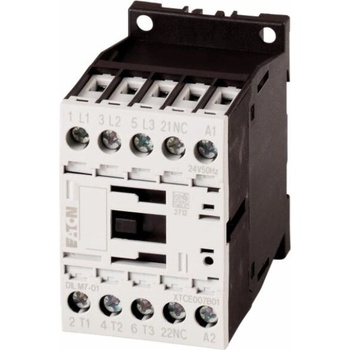

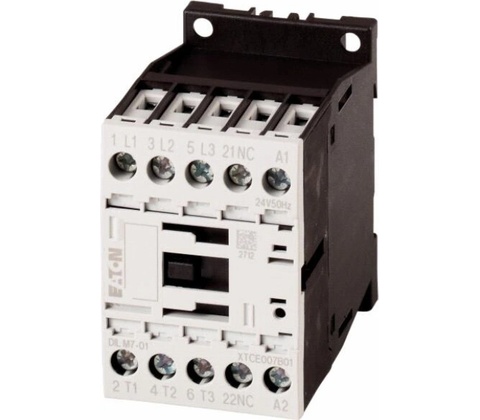

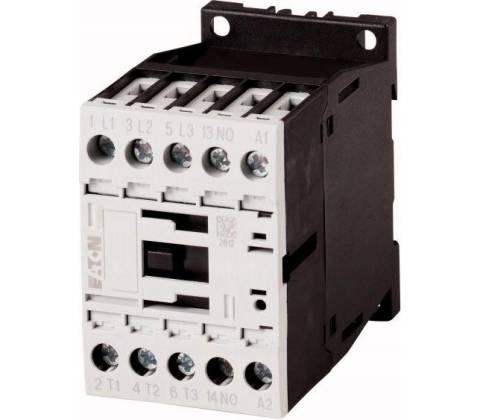

Výkonový stykač EATON DILM 12-10 12A 3Z 1Z 5.5 kW 24V AC

Stykač výkonu EATON DILM 12-10 je elektrický komponent určený k ovládání obvodů motorů a jiných přijímačů s významným výkonem. Produkt značky EATON, která je známá svými vysoce kvalitními řešeními v oblasti průmyslové automatizace, zajišťuje spolehlivost a bezpečnost provozu v různých aplikacích.

Nejdůležitější vlastnosti

• Zajišťuje efektivní přepínání zatížení až do 5.5 kW při 400 V (AC-3), což umožňuje ovládání elektrických motorů se středním výkonem.
• Vybaven třemi hlavními spínacími kontakty a jedním pomocným spínacím kontaktem, což umožňuje flexibilní konfiguraci řídicích systémů.
• Ovládací cívka je napájena napětím 24 V AC, což je standard v mnoha automatizačních systémech a usnadňuje tak integraci.
• Kompaktní rozměry (45 x 68 x 75 mm) umožňují ušetřit místo v rozvaděčích a rozvaděčích.

Technická specifikace

• Výrobce: EATON
• Kód výrobce: 276834
• Šířka: 45 mm
• Výška: 68 mm
• Hloubka: 75 mm
• Jmenovitý provozní výkon pro AC-3, 400 V: 5.5 kW
• Počet hlavních spínacích kontaktů: 3
• Počet hlavních rozpínacích kontaktů: 0
• Počet pomocných spínacích kontaktů: 1
• Počet pomocných rozpínacích kontaktů: 0
• Jmenovitý provozní proud Ie pro AC-3, 400 V: 12 A
• Jmenovitý provozní proud Ie pro AC-1, 400 V: 22 A
• Jmenovité řídicí napětí Us pro AC 50 Hz: 24 V
• Jmenovité řídicí napětí Us pro AC 60 Hz: 24 V
• Typ připojení hlavních kontaktů: Šroubové připojení
• Provozní napětí pro AC 50 Hz: 24 V
• Provozní napětí pro AC 60 Hz: 24 V
• Typ ovládacího napětí: AC
• Jmenovitý provozní proud pro AC-4, 400 V: 7 A
• Jmenovitý provozní výkon pro AC-4, 400 V: 3 kW
• Jmenovitý provozní výkon NEMA: 7.4 kW

Použití

Výkonový stykač EATON DILM 12-10 je určen pro ovládání elektrických motorů v průmyslových aplikacích, jako jsou čerpadla, ventilátory, dopravníky nebo obráběcí stroje. Může být také použit k zapínání a vypínání jiných odporových a indukčních zátěží v obvodech AC.

Díky své konstrukci a parametrům nachází tento stykač použití v systémech automatizace budov a průmyslu, kde je vyžadováno spolehlivé a dálkové ovládání napájení elektrických zařízení.

Nejčastější dotazy (FAQ)

Pro jaké typy zatížení je tento stykač určen?

Stykač je určen především pro ovládání elektrických motorů (kategorie použití AC-3, AC-4) a odporových zátěží (kategorie AC-1).

Může být tento stykač používán v systémech napájených stejnosměrným proudem?

Ne, tento model stykače je určen pro práci s řídicím napětím AC (střídavý proud) o hodnotě 24 V.

Jaké jsou možnosti rozšíření tohoto stykače o další kontakty?

Stykač má jeden integrovaný pomocný spínací kontakt, ale lze jej rozšířit o další pomocné kontakty namontované vpředu nebo na boku.
