F&F ST40-40

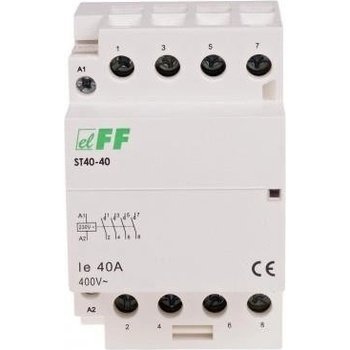

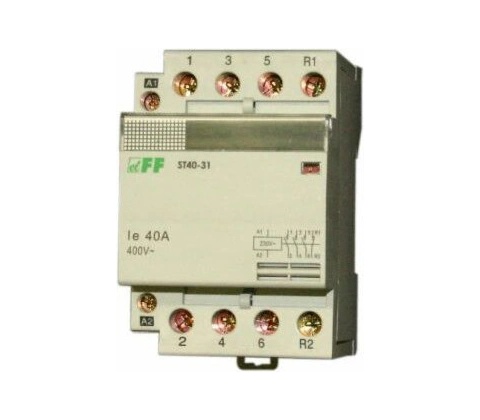

Stykač F&F ST40-40 modulární - Těžká váha pro 3fázové zátěže

Nekompromisní spínání pro ty nejnáročnější instalace

Rozsáhlejší komerční objekty, průmyslové provozy i moderně vybavené rodinné domy přinášejí specifickou výzvu v podobě masivních elektrických zátěží. Běžné stykače a instalační relé si s velkými tepelnými čerpadly, průmyslovými motory nebo výkonnými elektrokotli z dlouhodobého hlediska neporadí. V důsledku velkých náběhových proudů dochází k opalování jejich kontaktů a hrozí selhání obvodu, přičemž standardní průmyslové stykače se zase nevejdou do běžných rozvaděčů na DIN lištu.

Tento problém zcela eliminuje instalační stykač F&F ST40-40. Zkonstruován jako robustní čtyřpólové řešení s maximálním proudem 40 A na každý pól poskytuje extrémně vysoký spínací výkon pro odporové zátěže až 16 kW (AC-1). Nabízí čtyři spínací kontakty (4× NO), čímž bez problémů odbaví kompletní třífázovou soustavu včetně středního pracovního vodiče (N). Přesto si díky optimalizované konstrukci drží montážní šířku pouhé 3 moduly (53,5 mm) a standardní řídicí napětí cívky 230 V AC, díky kterému bez potíží navazuje na stávající spínací systémy či HDO.

Klíčové parametry a jejich přínos v praxi

Extrémní zatížitelnost 40 A na pól — bezpečně zvládá obsluhu náročných elektrokotlů a průmyslových čerpadel.

Čtyři spínací kontakty (4× NO) — dává plnou kontrolu nad celým třífázovým systémem (L1, L2, L3) a případně i vodičem N.

Výkon v kategorii AC-1 až 16 kW — masivní rezerva pro veškeré domovní odporové zátěže jako bojlery a akumulační ohřívače.

Výkon pro indukční zátěže AC-3 až 5,5 kW — bezpečný start a provoz výkonných kompresorů a třífázových asynchronních motorů.

Kompaktní šířka 3 moduly (53,5 mm) — ideální kompromis mezi obrovským výkonem a přijatelným prostorem na DIN liště.

Optický indikátor spínání — mechanická značka na přední straně slouží k rychlé vizuální kontrole stavu bez měřicích přístrojů.

Velkokapacitní svorkovnice do 16 mm² — dimenzováno pro opravdu tvrdé přívody zamezující nebezpečnému vzniku přechodových odporů.

Dlouhá životnost bez kompromisů pod napětím

Stykače v této výkonnostní třídě podléhají enormním tepelným a mechanickým rázům, zejména při častém spínání pod zátěží. Přístroj F&F ST40-40 je vybaven speciálně upraveným vysokokapacitním elektromagnetickým mechanismem, který zajišťuje pevné a rázné docvaknutí. Tím dojde k minimalizaci hoření elektrického oblouku, díky čemuž modul garantuje mechanickou životnost až 1×106 cyklů. Vynikající izolační oddělení i po dlouhodobém používání zajišťuje čistý přenos energie bez zbytečných tepelných ztrát.

Spolehlivé řešení pro průmysl i smart home

Díky univerzálnímu napájení cívky z běžné 230V sítě nachází tento produkt uplatnění v širokém spektru aplikací. Ve firemním prostředí spolehlivě rozeběhne výkonné ventilační systémy a čerpací stanice. V chytrých domech a rezidenčních projektech se typicky chová jako výkonový most. Nadřazené inteligentní systémy nebo časovače s citlivými mikrorelé sepnou pouze kontrolní cívku s odběrem zanedbatelných 6,4 W, zatímco stykač převezme absolutní břemeno zátěže 40 A. V neposlední řadě je perfektní pro bezpečné „centrální zhasnutí“ celých domovních sekcí.

Pro koho je produkt určený

• Projektanti elektro a realizační firmy: Pro návrhy a konstrukci centrálních domovních rozvaděčů s důrazem na oddělení řídicí logiky od výkonových prvků velkých 3fázových spotřebičů, u kterých standardní 25A řešení naráží na své limity.
• Průmysloví technici a údržbáři: Během servisu a renovací průmyslových linek, kde je kladen enormní důraz na bezpečnost, spínání indukční zátěže a odolnost vůči tvrdým náběhovým proudům motorů.
• Integrátoři chytrých domů: Při nasazování komponentů v rámci řízení komplexních systémů fotovoltaiky, topení a nabíjení elektromobilů (wallboxů), je stykač ST40-40 nenahraditelným partnerem. Nutno dodat, že instalace podléhá nutnosti odpovídající kvalifikace dle vyhlášky.

Technické specifikace

• Napájecí napětí cívky: 230 V AC — Vyžaduje standardní síťové napětí, odpadá nutnost drahých zdrojů.
• Maximální proudové zatížení: 40 A — Enormní rezerva kapacity pro nejtěžší domovní a střední průmyslovou zátěž.
• Konfigurace kontaktů: 4× NO (spínací) — Kontakty se uzavřou při iniciaci napětí na cívku, ideální pro oddělení tří fází naráz.
• Spínací výkon AC-1 (230 V): 16 kW — Klasifikováno pro topná tělesa, podlahové vytápění nebo klasické tepelné zátěže.
• Spínací výkon AC-3 (230 V): 5,5 kW — Bezpečné hodnoty pro časté spínání točivých strojů a kompresorových motorů.
• Šířka: 3 moduly (53,5 mm) — Prostorově odladěné šasi minimalizující místo, oproti objemným průmyslovým skříňovým stykačům.
• Vlastní příkon cívky: 6,4 W — Úsporný provoz držení kotvy bez zbytečných tepelných emisí v rozvaděči.
• Mechanická životnost: 1 × 106 cyklů — Konstruováno pro dekády spolehlivého nasazení bez nutnosti údržby.
• Montáž: Na DIN lištu TH-35 — Pevné zacvaknutí pomocí západkového mechanismu.
• Stupeň krytí: IP20 — Vhodný pouze pro instalaci v chráněných a prachotěsných elektrických rozvaděčích.
• Pracovní teplota: -25 °C až +50 °C — Spolehlivé nasazení i v extrémních podmínkách technických místností.
• Připojení: Šroubové svorky (max. průřez 16 mm²) — Kapacita pro přivedení opravdu masivní kabeláže zamezující vyhřátí a požáru na svorkách.

FAQ — Časté otázky zákazníků 1. Proč bych si měl vybrat 40A stykač, když mi jistič drží spotřebič na 25 A? Důvodem je výkonová rezerva a spínací proudy. Elektrické spotřebiče, zejména ty s motory nebo trafy, mívají při startu násobně vyšší náběhové proudy. Stykač s rezervou zaručí, že se mu nebudou opalovat kontakty a vydrží několikanásobně déle než přesně na míru dimenzovaný prvek. 2. Jaký vodič můžu upevnit do svorkovnice tohoto modelu? Šasi ST40-40 bylo navrženo pro hrubé nasazení, proto jsou jeho robustní šroubové svorky konstruovány pro kabeláže o průřezu až 16 mm². Samozřejmostí je použití buď plných měděných drátů, nebo laněných vodičů vybavených odpovídající dutinkou. 3. Je možné tento stykač osadit vedle dalších prvků v malém plastovém rozvaděči? Stykač omezuje vlastní zahřívání, proto jej můžete osadit i do plastových typů domovních rozvodnic. Musíte ovšem dodržovat povolené tepelné ztráty definované výrobcem rozvaděče a při řazení více kusů těžkých stykačů vedle sebe doporučujeme použít distanční (větrací) vložky. 4. Očekávám od stykače hlučný provoz? V okamžiku přivedení napětí cívka vyvine tah a kontakty narazí na sebe, což u verze 40 A logicky vygeneruje znatelné mechanické cvaknutí (ráz). Následný trvalý chod je však plně ztlumený. Obecně ho nedoporučujeme umísťovat do otevřených rozvaděčů přímo v klidových zónách (ložnice). 5. Zvládne stykač trvalý provoz třífázového motoru u průmyslové pily? Zcela bez problémů, pokud jmenovitý výkon motoru v kategorii užití AC-3 (induktivní zátěž) nepřesáhne stanovený limit 5,5 kW. Pro tyto aplikace představuje naprosto profesionální a bezpečné řešení. 6. Mohu cívku ovládat výstupem z levného wifi relátka? Ano. Mikrorelé z běžných smart (WiFi/Zigbee) modulů mívá sice nízké limity (často max 10 A), ale cívka tohoto mohutného stykače odebírá v sepnutém stavu průměrně pouhých 6,4 W. Malé relátko tedy snadno a absolutně bezpečně sepne cívku, čímž následně stykač přenese hlavní zátěž na spotřebič. 7. Můžu přes ST40-40 ovládat i více samostatných 230V obvodů naráz? Přesně pro tuto aplikaci se využívají čtyřpólové verze. Můžete zapojit čtyři zcela nezávislé jednofázové okruhy (například 4 nezávislé topné sekce), které se sepnou všechny v jeden okamžik při aktivaci cívky, avšak nikdy nesmíte na žádném obvodu překročit zátěž 40 A.
