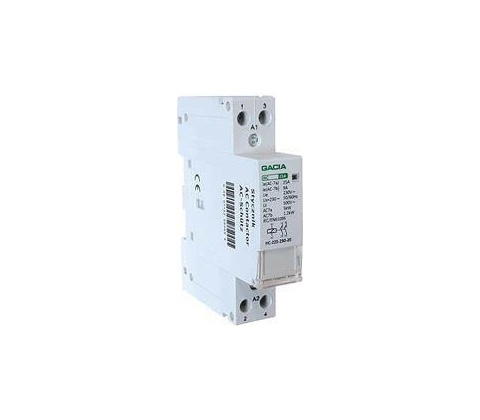

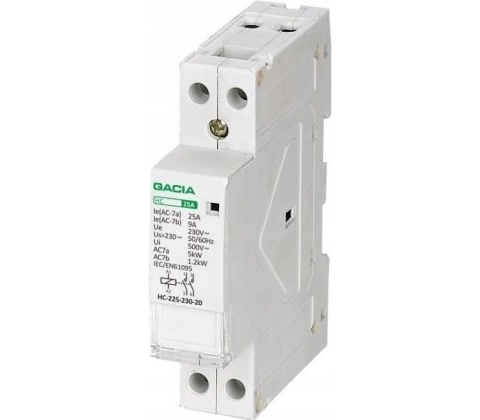

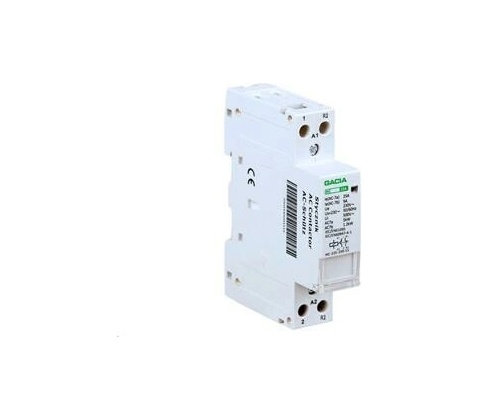

Stykač VCX GACIA HC-225 2P/25A, 2NO, 230V, na DIN lištu

Kvalitní instalační stykač VCX GACIA konstruovaný pro provozní napětí 230 V a jmenovitý proud 25 A. Snadno nainstalujete do domovních i průmyslových rozvaděčů. Pracovní frekvence činí 50/60 Hz a díky své montážní hloubce je vhodný pro zapuštěnou montáž. Pozici spínacího obvodu signalizuje optickým indikátorem na přední straně. Používá se především pro spínání a ovládání osvětlovacích zařízení, topení, větrání, ohřívačů vody, čerpadel a jiných jednotek domovních instalací.

Technické parametry

• Jmenovitý proud - Ie (AC-7a): 25A
• Jmenovité provozní napětí Ue: 230V
• Provozní kontaktní napětí Ui: 500V
• Napájení cívky: 230V
• Frekvence proudu: 50/60 Hz
• Stupeň znečištění: 2
• Jmenovitý výkon AC-07: 5kW
• Druh provozního napětí: AC
• Počet zapínacích kontaktů (NO - Normaly Open): 2
• Krytí: IP20
• IEC / EN norma: 61095
• Skladovací teplota: -30°C až +70°C
• Pracovní teplota: -5°C až +40°C
• Elektrická životnost: 100 000
• Mechanická životnost: 1 000 000
• Max. průřez drátů: 25 mm2
• Utahovací moment svorky: 3 Nm
• Umístění kontaktů: NO - normálně otevřený kontakt
• Šířka: 1 modul (18 mm)

Spínač elektrického mechanismu, nastavitelný jiným způsobem než ručně, s jedinou klidovou polohou pohyblivých kontaktů (NO, NO-pozitiv), schopný zapínat, vypínat a přenášet proud za normálních provozních podmínek obvodu, jakož i při přetížení.

Modulární stykače HC se používají pro ovládání 1fázových a 3fázových systémů. Stykače HC lze také použít k ovládání různých systémů, např. osvětlení, vytápění, větrání atd.

Jsou v souladu s normou IEC/EN 61095 a jsou vybaveny snadno čitelným provozním indikátorem pro zvýšení provozní bezpečnosti.

Modulární stykač HC smí instalovat pouze oprávněné osoby.

Před instalací odpojte napájení.

Modulární stykač HC umožňuje bezpečnou a snadnou montáž na lištu TH35 pomocí plastových svorek.

Modulární zařízení - modulární stykače

Modulární stykače patří mezi ty prvky ochrany elektrické sítě, které se vyplatí instalovat. Modulární stykač je zařízení, které se používá pro ovládání v 1fázových a 3fázových systémech, ale lze je použít i jako ovládací prvky pro různé systémy - od osvětlení přes vytápění až po větrání.

Stejně jako většina ochranných zařízení dostupných v našem obchodě je modulární stykač bezpečný a snadno se instaluje pomocí plastových svorek a univerzální lišty TH35, kterou lze nalézt ve většině rozváděčů, dokonce i v domácích.

Modulární stykač, vybavený přehledným indikátorem provozu, je schopen spínat, odpojovat a přenášet proud za běžných provozních podmínek i při přetížení! Ovládá se jinak než ručně a jeho pohyblivé kontakty No a NO zůstávají pouze v jedné poloze. Modulární stykače lze provozovat se jmenovitým napětím Ue - 230 V a provozním napětím kontaktů Ui - 500 V.

V automatizačních a řídicích systémech fungují stykače jako akční členy. Umožňují mechanizaci procesů zapínání a vypínání připojených elektrických zařízení.

Stykače se vyznačují vysokou mechanickou odolností a schopností častého provozu, relativně malými rozměry, nízkou hmotností a vysokou provozní spolehlivostí. Tyto vlastnosti stykačů zlepšují účinnost a životnost ovládaných zařízení a také minimalizují riziko selhání a zvyšují bezpečnost uživatele.

Popis a princip stykače

Stykač je poměrně jednoduché elektromechanické zařízení, které slouží ke spínání výkonových obvodů pomocí malého ovládacího výkonu. Po přivedení malého výkonu na cívku stykače lze sepnout řádově násobné proudy např. do motoru, bojleru atd. Ovládací obvod pak není zatěžován velkými proudy a lze jeho konstrukci zjednodušit. Eventuálně je snadné opotřebovaný stykač vyměnit bez zásahu do řídící logiky.

Stykač se podobně jako relé skládá z kontaktů, magnetického jádra a cívky. Přivedením poměrně malého výkonu na cívku se v ní vytvoří magnetické pole, které přitáhne jádro. S jádrem jsou mechanicky spojeny kontakty, které spínají, nebo rozpínají výkonový obvod.

Stykač má na rozdíl od relé výkonové (hlavní) kontakty doplněné pomocnými kontakty (často má stykač alespoň jeden kontakt pomocný). Relé mívá všechny kontakty stejné – pouze ovládací, které nelze zatížit velkým výkonem.

Důležité parametry stykačů

Při použití stykače v obvodu je vždy nutné dodržet jeho mezní parametry a doporučení výrobce. Podle těchto parametrů může být rozhodnuto zda-li je stykač vhodný pro použití v požadované aplikaci.

Napětí ovládacího obvodu

Jeden z nejdůležitějších parametrů je napájecí napětí ovládacího obvodu. V případě mechanického stykače je to napětí cívky. Přivedením tohoto napětí na svorky cívky (nejčastěji A1 a A2) dojde k sepnutí stykače. Často bývá uveden i proud, který může být řádově stovky mA.

Ovládaný proud nebo výkon

Tento parametr udává, jak velký proud, nebo výkon je možné stykačem sepnout. Je to hodnota proudu, kterou dokáží bez poškození přenést kontakty stykače. Často bývá uvedena i kategorie užití, která charakterizuje druh zátěže – proud, který je stykač schopný sepnout do topné spirály se liší od proudu připojeného motoru. Je tedy vždy nutné ke konkrétnímu účelu použít správný stykač.

U starších stykačů bývá v katalogovém listě udaný maximální proud při zapínání a proud trvalý. To je v podstatě náhrada kategorie užití. Např. zapínací proud v kategorii AC-3 je až 7× větší než v kategorii AC-1.

AC-1 25A/400V – je možné sepnout neinduktivní zátěž (např. topné těleso) 25 A při 400 V. To odpovídá cca 17 kW výkonu.

AC-3 4kW/400V – je možné sepnout motor o výkonu 4 kW. To odpovídá proudu cca 6 – 8 A. Popis je ze stejného stykače, jako řádek výše.

Některé kategorie užití - AC střídavý proud

AC-1 Neinduktivní nebo mírně induktivní zátěže, odporové pece

AC-2 Kroužkové motory, spouštění, vypínání motorů v chodu

AC-3 Motory s kotvou nakrátko, spouštění, vypínání motorů v chodu

AC-4 Motory s kotvou nakrátko, spouštění, reverzace, krátkodobý chod

AC-5a Spínání elektrických výbojek

AC-5b Spínání elektrických žárovek

AC-6a Spínání transformátorů

AC-6b Spínání kondenzátorů

AC-7a Nepatrně induktivní zátěže v domácnostech a podobné použití

AC-7b Motorové zátěže v domácnostech
