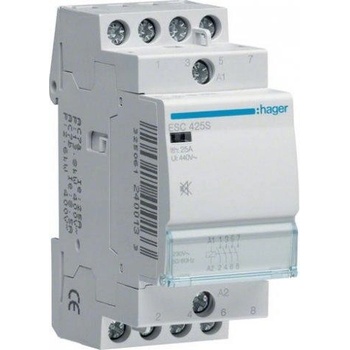

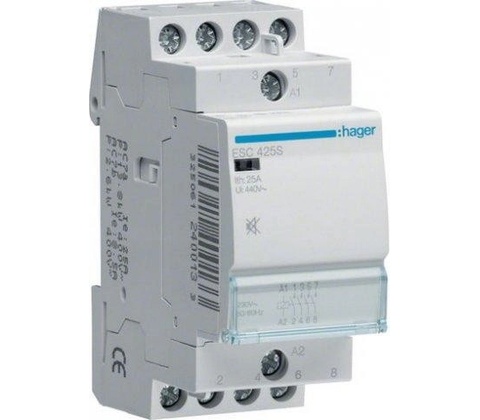

Hager 325

Použití:K ovládání obvodů do 25 A, k automatizačním účelům s tlačítky, spínači, spínacími hodinami, časovými relé apod.

Pro spínání zátěží do 25 A / 230 V AC

Technické parametry:

• Počet pólů: 3 P
• Frekvence: 50 Hz
• Provozní napětí AC: 400 V
• Jmenovité izolační napětí: 440 V
• Ovládací napětí AC: 230 V
• Jmenovité impulzní výdržné napětí: 4 kV
• Proudová zatížitelnost při AC7 v kategorii A: 25 A
• Proudová zatížitelnost při AC7 v kategorii B: 8,5 A
• Tepelný jmenovitý proud mimo kryt: 25 A
• Spotřeba při přítahu: 21 VA
• Provozní spotřeba: 3,4 VA
• Spínací výkon při 230 V v AC7 v kategorii B: 880 W
• Spínací výkon při 400 V v AC7 v kategorii A: 13,8 kW
• Tepelné ztráty na kontakt: 1,5 W
• Celkový ztrátový výkon při jmenovitém proudu: 7,9 W

Vybavení:

• Doba reakce při zavírání: 25 ms
• Doba aktivování při otevírání: 15 ms

• Elektrická životnost v počtu cyklů: 30.000
• Mechanická životnost v cyklech: 1.000.000

Rozměry:

• Hloubka: 60 mm
• Výška: 83 mm
• Šířka: 35,75 mm

Ovládání kompaktních zářivek

• Max. zatížení zářivky: 950 VA
• Max. zatížení zářivky (paralelní kompenzace): 810 VA
• Zářivky v duo spínání: 1990 VA

Ovládání žárovek

Max. zátěž pro žárovkové svítidlo: 1900 W

Instalace, montáž

Utahovací moment: 1,2Nm

Připojení

• Maximální kapacita pro flexibilní vodiče mm2: od 1 do 6 mm?
• Maximální kapacita pro pevné vodiče mm2: od 1 do 10 mm?
• Průřez pro pevné vodiče: 1 - 10mm?
• Průřez pro flexibilní vodiče: 1 - 6mm?
• Typ připojení: se šrouby
• Počet kontaktů: 3
• Typ kontaktu: 3S

Zařízení

• Možná doplňková zařízení: ano
• Ruční ovládání: ne

Použití

Na místě / ruční obsluha: ne

Normy

• Evropská direktiva RoHs: souhlasí
• Evropská direktiva WEEE: dotčeno

Bezpečnost

• Třída izolace: třída izolace II
• Krytí IP: 2

Podmínky použití

Skladovací teplota: -40 do 80 °C

Identifikace

Přístroj řady: ESC
