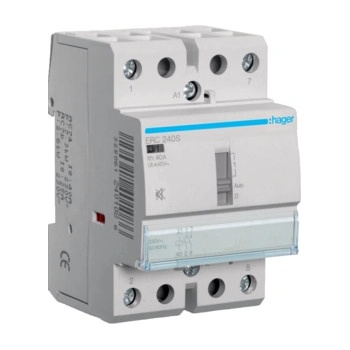

Hager ERC240S

  Architektura Druh řízení: stykač počet pólů: 2 P Hlavní elektrické prvky provozní napětí AC: 400 V frekvence: 50/60 Hz Napětí jmenovité izolační napětí: 440 V ovládací napětí AC: 230 V jmenovité impulzní výdržné napětí: 4 kV Elektrický proud Proudová zatížitelnost při AC7 v kategorii A: 40 A Proudová zatížitelnost při AC7 v kategorii B: 25 A Tepelný jmenovitý proud mimo kryt: 40 A Výkon spotřeba při přítahu: 5 W provozní spotřeba: 5 W Spínací výkon při 230 V v AC7 v kategorii B: 2,6 kW Spínací výkon při 400 V v AC7 v kategorii A: 22 kW celkový ztrátový výkon při jmenovitém proudu: 11,4 W tepelné ztráty na kontakt: 3,2 W Vybavení Doba aktivování při otevírání: 20 ms Doba reakce při zavírání: 25 ms Výdrž elektrické životnost v počtu cyklů: 30000 mechanická životnost v cyklech: 1000000 Rozměry hloubka: 60 mm výška: 85 mm šířka: 54 mm Ovládání kompaktních zářivek Max. Zatížení zářivky: 1900 VA Max. zatížení zářivky (paralelní kompenzace): 1300 VA zářivky v duo spínání: 3000 VA Ovládání žárovek max. zátěž pro žárovkové svítidlo: 4000 W Instalace, montáž utahovací moment: Cívka: 2,5Nm, Zátěž: 3,5Nm Připojení průřez pro flexibilní vodiče: 4 - 16mm² průřez pro pevné vodiče: 4 - 25mm² maximální kapacita pro pevné vodiče mm2: 1 až 10 mm² maximální kapacita pro flexibilní vodiče mm2: 1 až 6 mm² typ připojení: se šrouby počet kontaktů: 2 typ kontaktu: 2S Zařízení ruční ovládání: ano Možná doplňková zařízení: Yes Použití Na místě / ruční obsluha: Yes Normy Evropská direktiva RoHs: souhlasí Evropská direktiva WEEE: není dotčeno Bezpečnost krytí IP: 2 třída izolace: třída izolace II Podmínky použití skladovací teplota: -40 až 80 °C Identifikace Přístroj řady: ERC Hledané slovo: Instalační relé, malý stykač, řadový vestavný přístroj, stykač, řídicí stykač, stykač pro střídavý proud
