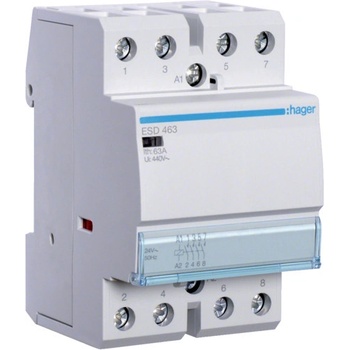

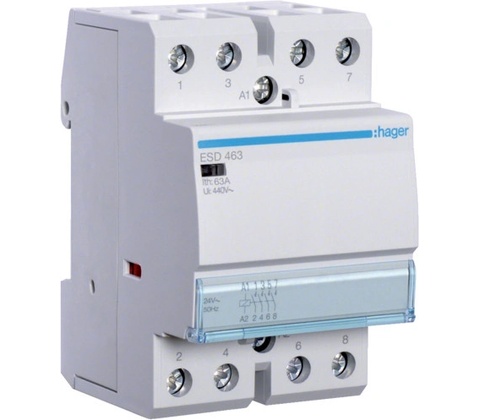

Hager ESD463

  Architektura Druh řízení: není použitelné počet pólů: 4 P Hlavní elektrické prvky provozní napětí AC: 400 V frekvence: 50 Hz Napětí jmenovité izolační napětí: 440 V ovládací napětí AC: 24 V jmenovité impulzní výdržné napětí: 4 kV Elektrický proud Proudová zatížitelnost při AC7 v kategorii A: 63 A Proudová zatížitelnost při AC7 v kategorii B: 32 A Tepelný jmenovitý proud mimo kryt: 63 A Výkon spotřeba při přítahu: 60 VA provozní spotřeba: 7 VA Spínací výkon při 230 V v AC7 v kategorii B: 3,3 kW Spínací výkon při 400 V v AC7 v kategorii A: 35 kW celkový ztrátový výkon při jmenovitém proudu: 22,2 W tepelné ztráty na kontakt: 5 W Vybavení Doba aktivování při otevírání: 20 ms Doba reakce při zavírání: 25 ms Výdrž elektrické životnost v počtu cyklů: 30000 mechanická životnost v cyklech: 1000000 Rozměry hloubka: 60 mm výška: 85 mm šířka: 54 mm Ovládání kompaktních zářivek Max. Zatížení zářivky: 3000 VA Max. zatížení zářivky (paralelní kompenzace): 2100 VA zářivky v duo spínání: 4700 VA Ovládání žárovek max. zátěž pro žárovkové svítidlo: 6500 W Instalace, montáž utahovací moment: Cívka: 2,5Nm, Zátěž: 3,5Nm Připojení průřez pro flexibilní vodiče: 4 - 16mm² průřez pro pevné vodiče: 4 - 25mm² maximální kapacita pro pevné vodiče mm2: 1 až 10 mm² maximální kapacita pro flexibilní vodiče mm2: 1 až 6 mm² typ připojení: se šrouby počet kontaktů: 4 typ kontaktu: 4S Zařízení ruční ovládání: ne Možná doplňková zařízení: Yes Použití Na místě / ruční obsluha: No Normy Evropská direktiva RoHs: souhlasí Evropská direktiva WEEE: není dotčeno Bezpečnost krytí IP: 2 třída izolace: třída izolace II Podmínky použití skladovací teplota: -40 až 80 °C Identifikace Přístroj řady: ESD Hledané slovo: Instalační stykač, malý stykač, řadový vestavný přístroj, stykač, řídicí stykač, stykač pro střídavý proud
