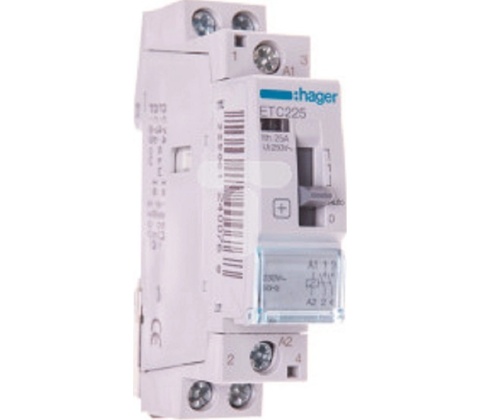

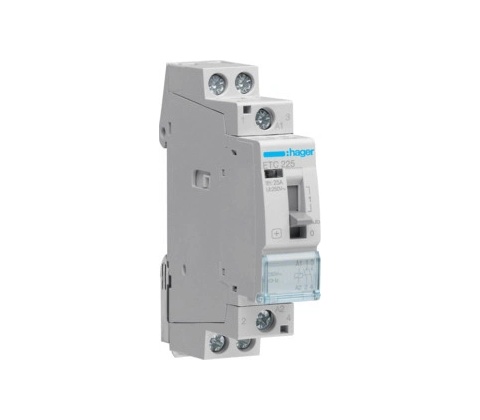

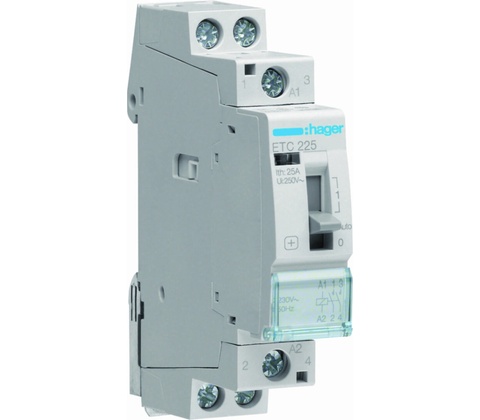

Hager ETC225

​

Technické charakteristiky

Provedení

Druh řízení: den noc

Hlavní elektrické prvky

• provozní napětí AC: 230 V
• frekvence: 50 Hz

Napětí

• jmenovité izolační napětí: 250 V
• ovládací napětí AC: 230 V
• jmenovité impulzní výdržné napětí: 4 kV

Elektrický proud

• nominální jmenovitý proud: 25 A
• Tepelný jmenovitý proud mimo kryt: 25 A
• Proudová zatížitelnost při AC7 v kategorii A: 25 A
• Proudová zatížitelnost při AC7 v kategorii B: 8,5 A

Výkon

• spotřeba při přítahu: 10,7 VA
• provozní spotřeba: 2,9 VA
• celkový ztrátový výkon při jmenovitém proudu: 4 W
• tepelné ztráty na kontakt: 1,5 W
• Spínací výkon při 230 V v AC7 v kategorii B: 880 W

Vybavení

• Doba aktivování při otevírání: 15 ms
• Doba reakce při zavírání: 25 ms

Výdrž

• elektrické životnost v počtu cyklů: 30000
• mechanická životnost v cyklech: 100000

Rozměry

• hloubka: 64 mm
• výška: 83 mm
• šířka: 17,85 mm

Ovládání kompaktních zářivek

• Max. zatížení zářivky (paralelní kompenzace): 810 VA
• zářivky v duo spínání: 1990 VA
• Max. Zatížení zářivky: 950 VA

Ovládání žárovek max. zátěž pro žárovkové svítidlo: 1900 W

Instalace, montáž utahovací moment: 1,2Nm

Připojení

• průřez pro flexibilní vodiče: 1 - 6mm²
• průřez pro pevné vodiče: 1 - 10mm²
• typ kontaktu: 2S
• typ připojení: se šrouby

Zařízení

Možná doplňková zařízení: ano

Použití

Na místě / ruční obsluha: ano

Normy

Evropská direktiva WEEE: dotčeno

Bezpečnost krytí IP: IP2X

Podmínky použití

• Provozní teplota: -10…50 °C
• Teplota skladu / transportu: -40…80 °C
