Popis produktu
Parametry produktu
Parametry produktu
Popis produktu

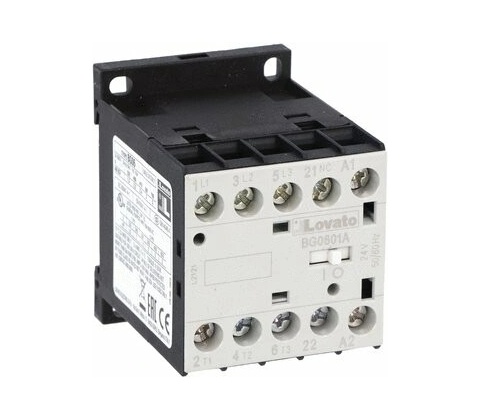

Třípólový ministykač, jmenovitý proud IE (AC3)=6A, cívka 230VAC, 50/60Hz, 1V pomocný kontakt
- Typ výrobku: Stykače
- Počet pólů: 3
- Typ cívka: AC cívka 50/60Hz
- Jmenovité napětí cívky [V]: 230
- Jmenovitý proud Ith IEC (AC1) [A]: 16
- Jmenovitý proud a výkon IEC Ie (AC3) 400V [A/kW]: 6A / 2.2Kw
- Jmenovitý výkon podle UL/CSA 480V [HP]: 3
- Typ vestavěných pomocných kontaktů: 1NC
- Způsob montáže: Šroubové /DIN lišta 35mm
Product designation Power contactor
Product type designation BG06
Contact characteristics
Number of poles Nr. 3
Rated insulation voltage Ui IEC/EN V 690
Rated impulse withstand voltage Uimp kV 6
Operational frequency min Hz 25 max Hz 400
IEC Conventional free air thermal current Ith A 16
Operational current Ie AC-1 (≤40°C) A 16 AC-1 (≤55°C) A 14 AC-1 (≤70°C) A 12 AC-3 (≤440V ≤55°C) A 6 AC-4 (400V) A 3.3
Rated operational power AC-3 (T≤55°C) 230V kW 1.5 400V kW 2.2 415V kW 2.4 440V kW 2.5 500V kW 3 690V kW 3
Rated operational power AC-1 (T≤40°C) 230V kW 6 400V kW 10 500V kW 13 690V kW 18
IEC max current Ie in DC1 with L/R ≤ 1ms with 1 poles in series ≤24V A 9 48V A 8 75V A 4 110V A 3 220V A –
IEC max current Ie in DC1 with L/R ≤ 1ms with 2 poles in series ≤24V A 12 48V A 11 75V A 7 110V A 6 220V A –
IEC max current Ie in DC1 with L/R ≤ 1ms with 3 poles in series ≤24V A 14 48V A 14 75V A 8 110V A 8 220V A 1
IEC max current Ie in DC1 with L/R ≤ 1ms with 4 poles in series ≤24V A – 48V A – 75V A – 110V A – 220V A –
IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 1 poles in series ≤24V A 6 48V A 5 75V A 2 110V A 1 220V A –
IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 2 poles in series ≤24V A 7 48V A 7 75V A 4 110V A 3 220V A –
IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 3 poles in series ≤24V A 9 48V A 9 75V A 5 110V A 4 220V A 0,5
IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 4 poles in series ≤24V A – 48V A – 75V A – 110V A – 220V A –
Short-time allowable current for 10s (IEC/EN60947-1) A 96
Protection fuse gG (IEC) A 16 aM (IEC) A 6
Making capacity (RMS value) A 92
Breaking capacity at voltage 440V A 72 500V A 72 690V A 72
Resistance per pole (average value) mΩ 10
Power dissipation per pole (average value) Ith W 2.6 AC-3 W 0.36
Tightening torque for terminals min Nm 0.8 max Nm 1 min Ibin 9 max Ibin 9
Tightening torque for coil terminal min Nm 0.8 max Nm 1 min Ibin 9 max Ibin 9
Max number of wires simultaneously connectable Nr. 2
Conductor section AWG/Kcmil max 12 Flexible w/o lug conductor section min mm² 0.75 max mm² 2.5 Flexible c/w lug conductor section min mm² 1.5 max mm² 2.5 Flexible with insulated spade lug conductor section min mm² 1.5 max mm² 2.5
Power terminal protection according to IEC/EN 60529 IP20 when properly wired
Mechanical features
Operating position normal Vertical plan allowable ±30°
Fixing Screw / DIN rail 35mm
Weight g 180
Auxiliary contact characteristics
Thermal current Ith A 10
IEC/EN 60947-5-1 designation A600 - Q600
Operating current AC15 230V A 3 400V A 1.9 500V A 1.4
Operating current DC12 110V A 2.9
Operating current DC13 24V A 2.9 48V A 1.4 60V A 1.2 110V A 0.6 125V A 0.55 220V A 0.3 600V A 0.1
Operations
Mechanical life cycles 20000000
Electrical life cycles 500000
Safety related data
Performance level B10d according to EN/ISO 13489-1 rated load cycles 500000 mechanical load cycles 20000000
Mirror contats according to IEC/EN 609474-
