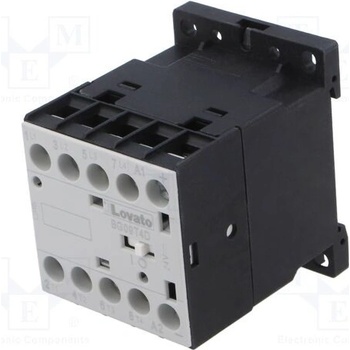

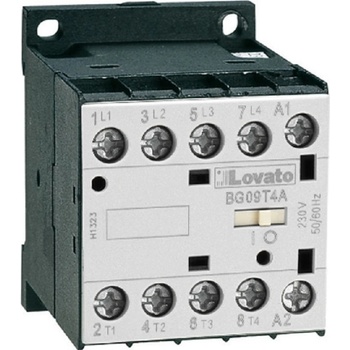

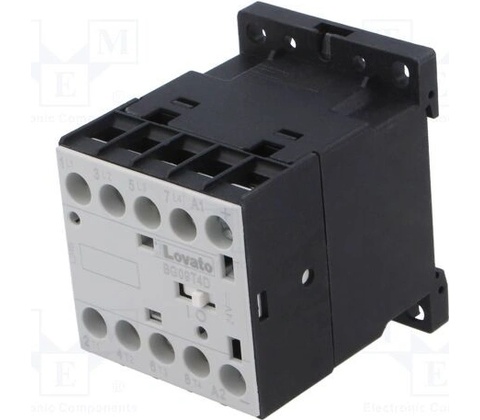

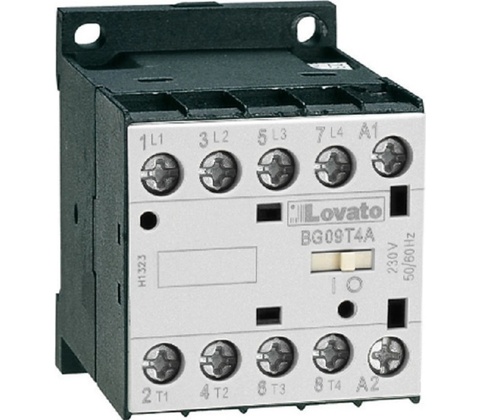

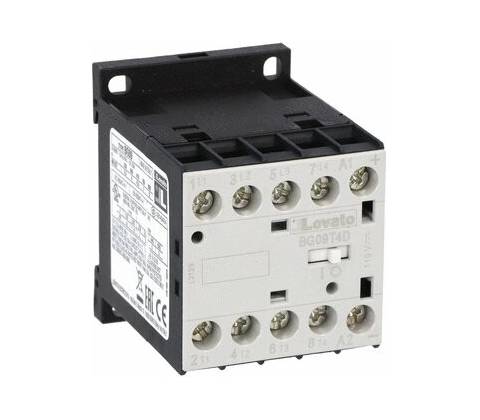

Lovato 11BG09T4D024

Počet pólů:4Typ cívka:DC cívkaJmenovité napětí cívky [V]:24Jmenovitý proud Ith IEC (AC1) [A]:20Jmenovitý proud a výkon IEC Ie (AC3) 400V [A/kW]:9A / 4.0KwJmenovitý výkon podle UL/CSA 480V [HP]:5Způsob montáže:Šroubové /DIN lišta 35mm

Number of poles    Nr.    4

Rated insulation voltage Ui IEC/EN    V    690

Rated impulse withstand voltage Uimp    kV    6

Operational frequency         min    Hz    25         max    Hz    400

IEC Conventional free air thermal current Ith ≤ 40°C    A    20

Operational current Ie         AC-1 (≤40°C)    A    20         AC-1 (≤55°C)    A    18         AC-1 (≤70°C)    A    15         AC-3 (≤440V ≤55°C)    A    9         AC-4 (400V)    A    4

Rated operational power AC-1 (T≤40°C)         230V    kW    8         400V    kW    14         500V    kW    16         690V    kW    22

IEC max current Ie in DC1 with L/R ≤ 1ms with 1 poles in series         ≤24V    A    12         48V    A    10         75V    A    4         110V    A    3         220V    A    –

IEC max current Ie in DC1 with L/R ≤ 1ms with 2 poles in series         ≤24V    A    15         48V    A    14         75V    A    9         110V    A    8         220V    A    –

IEC max current Ie in DC1 with L/R ≤ 1ms with 3 poles in series         ≤24V    A    16         48V    A    16         75V    A    10         110V    A    10         220V    A    2

IEC max current Ie in DC1 with L/R ≤ 1ms with 4 poles in series         ≤24V    A    16         48V    A    16         75V    A    10         110V    A    10         220V    A    2

IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 1 poles in series         ≤24V    A    7         48V    A    6         75V    A    2         110V    A    1         220V    A    –

IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 2 poles in series         ≤24V    A    8         48V    A    8         75V    A    5         110V    A    4         220V    A    –

IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 3 poles in series         ≤24V    A    10         48V    A    10         75V    A    6         110V    A    5         220V    A    0,8

IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 4 poles in series         ≤24V    A    10         48V    A    10         75V    A    6         110V    A    5         220V    A    0,8

Short-time allowable current for 10s (IEC/EN60947-1)    A    96

Protection fuse         gG (IEC)    A    20         aM (IEC)    A    10

Making capacity (RMS value)    A    92

Breaking capacity at voltage         440V    A    72         500V    A    72         690V    A    72

Resistance per pole (average value)    mΩ    10

Power dissipation per pole (average value)         Ith    W    4         AC-3    W    0.8

Tightening torque for terminals         min    Nm    0.8         max    Nm    1         min    Ibin    9         max    Ibin    9

Tightening torque for coil terminal         min    Nm    0.8         max    Nm    1         min    Ibin    9         max    Ibin    9

Max number of wires simultaneously connectable    Nr.    2

Conductor section     AWG/Kcmil         max        12     Flexible w/o lug conductor section         min    mm²    0.8         max    mm²    2.5     Flexible c/w lug conductor section         min    mm²    1.5         max    mm²    2.5     Flexible with insulated spade lug conductor section         min    mm²    1.5         max    mm²    2.5

Power terminal protection according to IEC/EN 60529        IP20

Mechanical features

Operating position         normal        Vertical plan         allowable        ±30°

Fixing        Screw / DIN rail 35mm

Weight    g    200

Auxiliary contact characteristics

Thermal current Ith    A    10

IEC/EN 60947-5-1 designation        Q600

Operations

Mechanical life    cycles    20000000

Electrical life    cycles    500000

Safety related data

Performance level B10d according to EN/ISO 13489-1         rated load    cycles    500000         mechanical load    cycles    20000000

EMC compatibility        YES

DC coil operating

DC rated control voltage    V    24

DC operating voltage     pick-up         min    %Us    75         max    %Us    115     drop-out         min    %Us    10         max    %Us    25

Average coil consumption ≤20°C         in-rush    W    3.2         holding    W    3.2

Max cycles frequency

Mechanical operation    cycles/h    3600

Operating times

Average time for Us control     in AC         Closing NO                 min    ms    12         max    ms    21         Opening NO                 min    ms    9         max    ms    18         Closing NC                 min    ms    17         max    ms    26         Opening NC                 min    ms    7         max    ms    17     in DC         Closing NO                 min    ms    18         max    ms    25         Opening NO                 min    ms    2         max    ms    3         Closing NC                 min    ms    3         max    ms    5         Opening NC                 min    ms    11         max    ms    17
