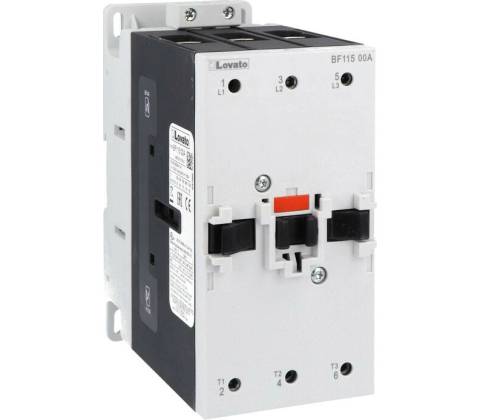

LOVATO BF11500A230 3P
Recenze (0)
LOVATO BF11500A230 3P
Hodnocení produktu
LOVATO BF11500A230 3P
Zatím žádné recenze
Nikdo zatím k tomuto produktu recenzi nepřidal. Buďte první a pomozte ostatním s výběrem.
Popis produktu
Třípólový stykač, jmenovitý proud IE (AC3)=115A, cívka 230VAC
- Typ výrobku: Stykače
- Počet pólů: 3
- Typ cívka: AC cívka 50/60Hz
- Jmenovité napětí cívky [V]: 230
- Jmenovitý proud Ith IEC (AC1) [A]: 160
- Jmenovitý proud a výkon IEC Ie (AC3) 400V [A/kW]: 115A / 55Kw
- Jmenovitý výkon podle UL/CSA 480V [HP]: 75
- Způsob montáže: Šroubové /DIN lišta 35mm
Objednací kód
BF11500A230
Hmotnost [g] 2187
Počet kusů v balení 1
Počet balení v objednávce 1
Rozměry balení výrobků [mm] 173X082X145
Product type designation BF115
Contact characteristics
Number of poles Nr. 3
Rated insulation voltage Ui IEC/EN V 1000
Rated impulse withstand voltage Uimp kV 8
Operational frequency min Hz 25 max Hz 400
IEC Conventional free air thermal current Ith A 160
Operational current Ie AC-1 (≤40°C) A 160 AC-1 (≤55°C) A 130 AC-1 (≤70°C) A 115 AC-3 (≤440V ≤55°C) A 115 AC-4 (400V) A 54
Rated operational power AC-3 (T≤55°C) 230V kW 37 400V kW 55 415V kW 55 440V kW 55 500V kW 75 690V kW 110 1000V kW 55
Rated operational current AC-3 (T≤55°C) 230V A 115 400V A 115 415V A 115 440V A 115 500V A 106 690V A 106 1000V A 39
IEC max current Ie in DC1 with L/R ≤ 1ms with 1 poles in series ≤24V A 160 48V A 160 75V A 120 110V A 10 220V A –
IEC max current Ie in DC1 with L/R ≤ 1ms with 2 poles in series ≤24V A 160 48V A 160 75V A 160 110V A 130 220V A 14
IEC max current Ie in DC1 with L/R ≤ 1ms with 3 poles in series ≤24V A 160 48V A 160 75V A 160 110V A 140 220V A 145
IEC max current Ie in DC1 with L/R ≤ 1ms with 4 poles in series ≤24V A 160 48V A 160 75V A 160 110V A 160 220V A 160
IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 1 poles in series ≤24V A 160 48V A 50 75V A 40 110V A 6 220V A –
IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 2 poles in series ≤24V A 160 48V A 72 75V A 65 110V A 65 220V A 7
IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 3 poles in series ≤24V A 160 48V A 150 75V A 100 110V A 100 220V A 92
IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 4 poles in series ≤24V A 160 48V A 120 75V A 120 110V A 125 220V A 115
Short-time allowable current for 10s (IEC/EN60947-1) A 920
Protection fuse gG (IEC) A 200 aM (IEC) A 125
Making capacity (RMS value) A 1500
Breaking capacity at voltage 440V A 1200 500V A 850 690V A 905
Resistance per pole (average value) mΩ 0.45
Power dissipation per pole (average value) Ith W 11.5 AC-3 W 6.0
Tightening torque for terminals min Nm 6 max Nm 7 min Ibin 4.4 max Ibin 5.2
Tightening torque for coil terminal min Nm 0.8 max Nm 1 min Ibin 0.59 max Ibin 0.74
Conductor section AWG/Kcmil max 2/0 Flexible w/o lug conductor section min mm² 1.5 max mm² 70 Flexible c/w lug conductor section min mm² 1.5 max mm² 70
Power terminal protection according to IEC/EN 60529 IP20 front
Mechanical features
Operating position normal Vertical plan allowable ±30°
Fixing Screw / DIN rail 35mm
Weight g 2020
Operations
Mechanical life cycles 15000000
Electrical life cycles 1200000
Safety related data
Performance level B10d according to EN/ISO 13489-1 rated load cycles 1200000 mechanical load cycles 15000000
AC coil operating
Rated AC voltage at 50/60Hz V 230
AC operating voltage of 50/60Hz coil powered at 50Hz pick-up min %Us 80 max %Us 110 drop-out min %Us 20 max %Us 55 of 50/60Hz coil powered at 60Hz pick-up min %Us 85 max %Us 110 drop-out min %Us 40 max %Us 55
AC average coil
