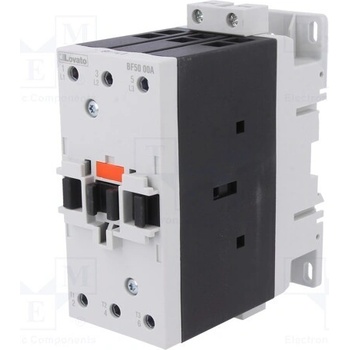

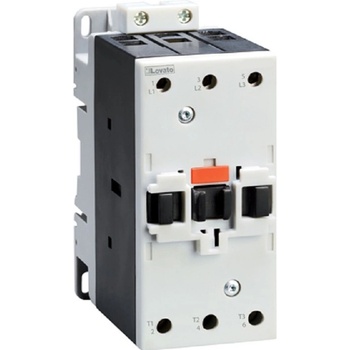

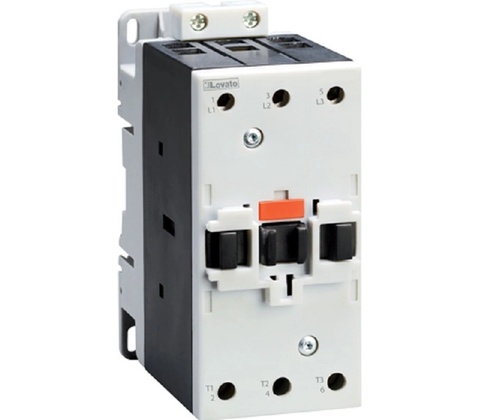

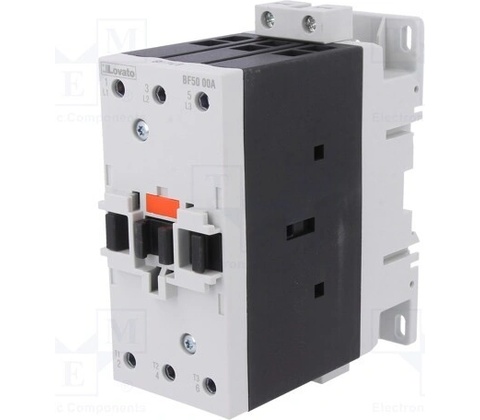

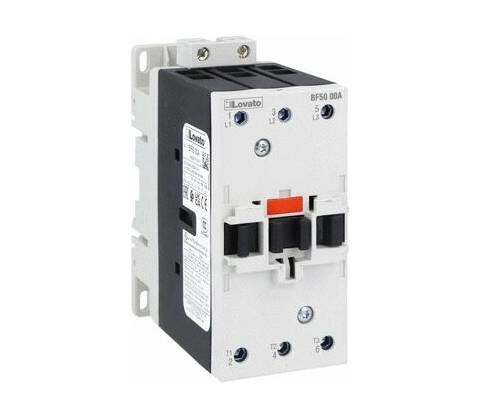

Lovato BF5000A230

Number of poles                   Nr.                   3                   Rated insulation voltage Ui IEC/EN                   V                   1000                   Rated impulse withstand voltage Uimp                   kV                   8                   Operational frequency                           min                   Hz                   25                           max                   Hz                   400                   IEC Conventional free air thermal current Ith                   A                   90                   Operational current Ie                           AC-1 (≤40°C)                   A                   90                           AC-1 (≤55°C)                   A                   75                           AC-1 (≤70°C)                   A                   65                           AC-3 (≤440V ≤55°C)                   A                   50                           AC-4 (400V)                   A                   28                   Rated operational power AC-3 (T≤55°C)                           230V                   kW                   11                           400V                   kW                   22                           415V                   kW                   22                           440V                   kW                   22                           500V                   kW                   22                           690V                   kW                   30                           1000V                   kW                   18.5                   Rated operational power AC-1 (T≤40°C)                           230V                   kW                   34                           400V                   kW                   59                           500V                   kW                   74                           690V                   kW                   102                   IEC max current Ie in DC1 with L/R ≤ 1ms with 1 poles in series                           ≤24V                   A                   45                           48V                   A                   40                           75V                   A                   40                           110V                   A                   8                           220V                   A                   –                   IEC max current Ie in DC1 with L/R ≤ 1ms with 2 poles in series                           ≤24V                   A                   60                           48V                   A                   60                           75V                   A                   60                           110V                   A                   50                           220V                   A                   7                   IEC max current Ie in DC1 with L/R ≤ 1ms with 3 poles in series                           ≤24V                   A                   60                           48V                   A                   60                           75V                   A                   60                           110V                   A                   55                           220V                   A                   75                   IEC max current Ie in DC1 with L/R ≤ 1ms with 4 poles in series                           ≤24V                   A                   60                           48V                   A                   60                           75V                   A                   60                           110V                   A                   60                           220V                   A                   90                   IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 1 poles in series                           ≤24V                   A                   30                           48V                   A                   25                           75V                   A                   22                           110V                   A                   3                           220V                   A                   –                   IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 2 poles in series                           ≤24V                   A                   35                           48V                   A                   35                           75V                   A                   30                           110V                   A                   25                           220V                   A                   5                   IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 3 poles in series                           ≤24V                   A                   50
