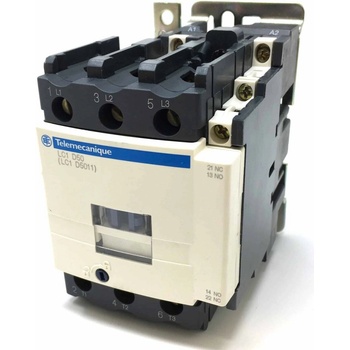

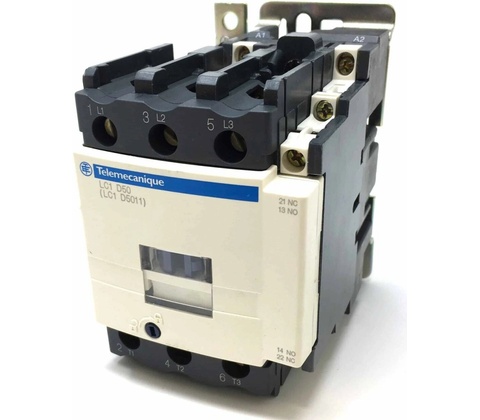

Schneider Electric 3P LC1D50 E7

Stykač

Stykač TeSys D, 3 pólový (3NO), pro aplikace řízení motoru do 9A/690V AC-3/3e (4kW@400V). Poskytuje nízkou spotřebu 48V AC cívky s modulem potlačení přechodových jevů, 1NO+1NC vestavěnými pomocnými kontakty (NC zrcadlově certifikované), připojení pomocí šroubovacích svorek. Pro provozní rychlosti do 3600 cyklů/hod a prostředí do 60°C zajišťuje vysokou spolehlivost a životnost. Kompaktní (šířka 45 mm), montáž na DIN lištu nebo šroubové upevnění. Certifikováno pro více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHS/REACh).

• Schneider Electric (Telemecanique) LC1 D50 E7 (LC1 D5011)
• Typ zakončení Šroubová svorka
• Typ montáže Montáž na lištu DIN
• Řada LC1D Series
• rozměry

hloubka 95 mm

• délka 140 mm
• šířka 132 mm
• Stykač TeSys LC1-D, 3p, AC-3 440V 50A, cívka 48 V AC. řada výrobků: TeSys D

• typ produktu nebo součásti: stykač
• označení přístroje: LC1D
• použití stykače: odporová zátěž, ovládání motoru
• kategorie použití: AC-1, AC-2, AC-3, AC-4
• typ ovládacího obvodu: AC
• typ cívky: AC 50/60 Hz
• popis pólů: 3P
• složení kontaktů: 3 Z
• [Ie] jmenovitý pracovní proud: 50 A (? 60 °C) při ? 440 V AC AC-3 pro výkonový obvod, 80 A (? 60 °C) při ? 440 V AC AC-1 pro výkonový obvod
• výkon motoru (kW): 15 kW přprůměr 220

.230 V AC 50/60 Hzprůměr 22 kW při 380 .400 V AC 50/60 Hz, 25 kW při 415 V AC 50/60 Hz, 30 kW při 1000 V AC 50/60 Hz, 30 kW při 440 V AC 50/60 Hz, 30 kW při 500 V AC 50/60 Hz, 33 kW při 660 .690 V AC 50/60 Hz výkon motoru (hp): 15 hp při 200/208 V AC 60 Hz pro 3P motory vyhovuje CSA, 15 hp při 200/208 V AC 60 Hz pro 3P motory vyhovuje UL, 15 hp při 230/240 V AC 60 Hz pro 3P motory vyhovuje CSA, 15 hp při 230/240 V AC 60 Hz pro 3P motory vyhovuje UL, 3 hp při 115 V AC 60 Hz pro 1P motory vyhovuje CSA, 3 hp při 115 V AC 60 Hz pro 1P motory vyhovuje UL, 40 hp při 460/480 V AC 60 Hz pro 3P motory vyhovuje CSA, 40 hp při 460/480 V AC 60 Hz pro 3P motory vyhovuje UL, 40 hp při 575/600 V AC 60 Hz pro 3P motory vyhovuje CSA, 40 hp při 575/600 V AC 60 Hz pro 3P motory vyhovuje UL, 7,5 hp při 230/240 V AC 60 Hz pro 1P motory vyhovuje CSA, 7,5 hp při 230/240 V AC 60 Hz pro 1P motory vyhovuje UL připojení svorky: ovládací obvod : šroubová svorka 1 kabel 1 .4 mm2

• tuhost kabelu: ohebný
• ano kabelová koncovka, ovládací obvod : šroubová svorka 1 kabel 1

.4 mm2

• tuhost kabelu: pevný
• ne kabelová koncovka, ovládací obvod : šroubová svorka 2 kabel 1

.2,5 mm2

• tuhost kabelu: ohebný
• ne kabelová koncovka, ovládací obvod : šroubová svorka 2 kabel 1

.4 mm2

• tuhost kabelu: ohebný
• ano kabelová koncovka, ovládací obvod : šroubová svorka 2 kabel 1

.4 mm2

• tuhost kabelu: pevný
• ne kabelová koncovka, výkonový obvod : šroubová svorka 1 kabel 1

.35 mm2

• tuhost kabelu: ohebný
• ne kabelová koncovka, výkonový obvod : šroubová svorka 1 kabel 1

.35 mm2

• tuhost kabelu: pevný
• ne kabelová koncovka, výkonový obvod : šroubová svorka 2 kabel 1

.25 mm2

• tuhost kabelu: ohebný
• ano kabelová koncovka, výkonový obvod : šroubová svorka 2 kabel 1

.25 mm2

• tuhost kabelu: pevný
• ne kabelová koncovka, výkonový obvod : šroubová svorka 2 kabel 1

.35 mm2 tuhost kabelu: ohebný ne kabelová koncovka
