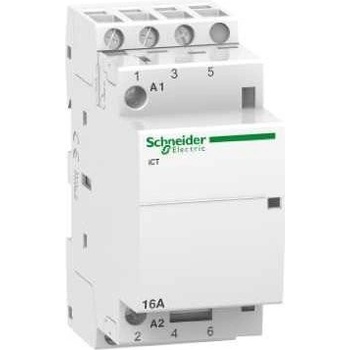

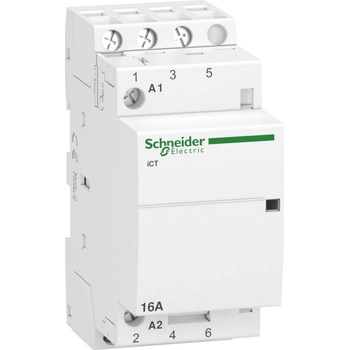

Schneider Electric A9C22813

  Základní popis řada Acti 9 označení výrobku Acti 9 iCT typ produktu nebo součásti Stykač označení přístroje ICT použití zařízení Motor-topení-osvětlení popis pólů 3P složení kontaktů 3 Z typ sítě AC kategorie použití AC-1 vyhovuje IEC 60947-4, AC-3 vyhovuje IEC 60947-4, AC-7A vyhovuje IEC 61095, AC-7B vyhovuje IEC 61095 typ ovládání Dálkové ovládání napětí ovládacího obvodu 220...240 V AC 50 Hz  Doplňující popis [Ie] jmenovitý pracovní proud 16 A AC-7A, 6 A AC-7B frekvence sítě 50 Hz [Ue] jmenovité pracovní napětí 400 V AC 50 Hz maximální výkon 1.6 kW 400 V AC [Ui] jmenovité izolační napětí 500 V AC 50/60 Hz [Uimp] jmenovité impulzní výdržné napětí 4 kV typ ovládacího signálu Udržovací spínací frekvence 100 spínacích operací/min. místní signalizace Indikátor činnosti přídržný příkon (VA) 4,6 VA spotřeba při přítahu (VA) 34 VA montáž Nacvaknutím montážní držák 35 mm symetrická DIN lišta rozteč 9 mm 4 výška 81 mm šířka 36 mm hloubka 60 mm barva Bílá elektrická životnost 200000 cyklu AC 50 Hz vyhovuje EN 61095, 200000 cyklu AC 50 Hz vyhovuje IEC 1095 připojení - svorky Ovládací obvod : 2 tunelové svorky 1,5 mm² pro neohebný kabel(y), Ovládací obvod : 2 tunelové svorky 1,5 mm² pro neohebný kabel(y), Výkonový obvod : 1 tunelové svorky 1...4 mm² pro ohebný kabel(y), Výkonový obvod : 1 tunelové svorky 1,5...6 mm² pro neohebný kabel(y), Ovládací obvod : 1 tunelové svorky 1,5...2,5 mm² pro neohebný kabel(y), Ovládací obvod : 2 tunelové svorky 1,5...2,5 mm² pro ohebný kabel(y) kroutící moment Ovládací obvod : 0,8 N.m, Výkonový obvod : 0,8 N.m kompatibilita IACTs  Prostředí standardy EN 61095, IEC 61095 úroveň hluku 30 dB tepelné ztráty 1,6 W stupeň krytí IP IP20 stupeň znečištění 2 tropikalizace 2 vyhovuje EN 60947-4-1, 2 vyhovuje EN 61095, 2 vyhovuje IEC 1095 relativní vlhkost 95 % (55 °C) pracovní nadmořská výška 2000 m teplota okolního vzduchu pro provoz -5...60 °C teplota okolí pro uskladnění -40...60 °C
