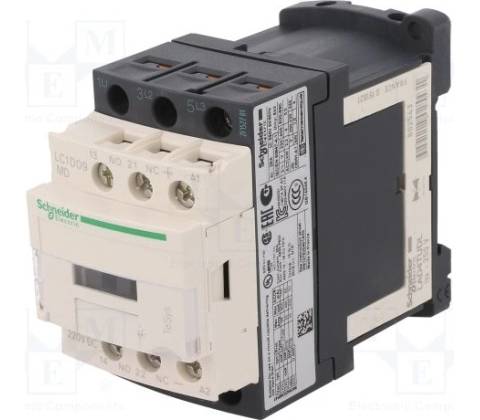

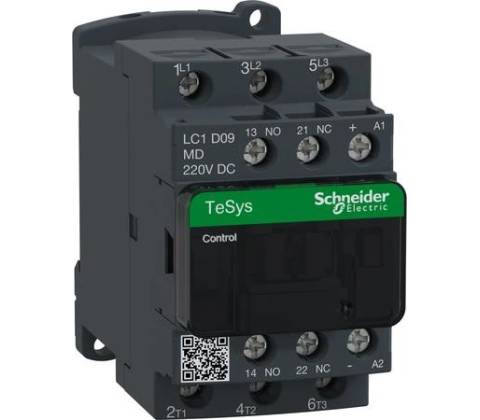

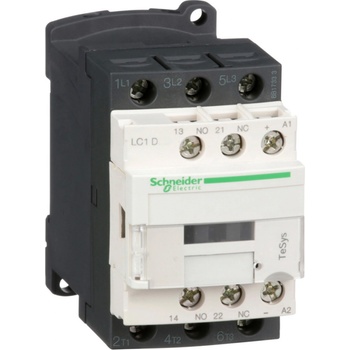

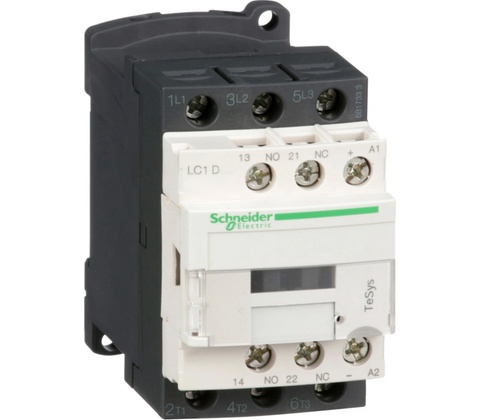

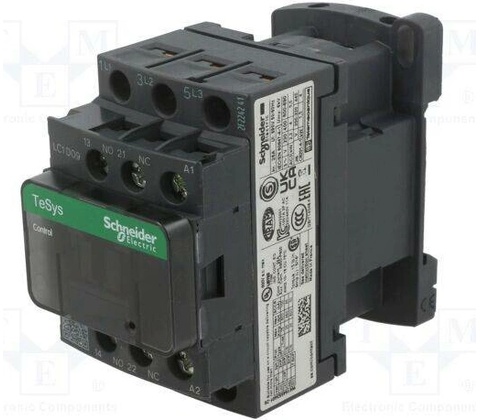

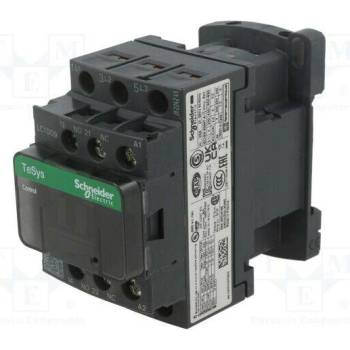

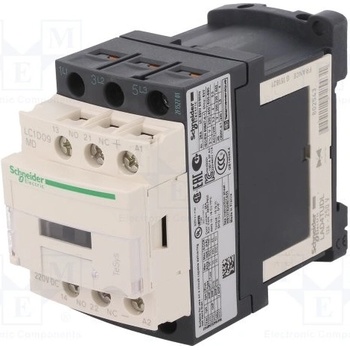

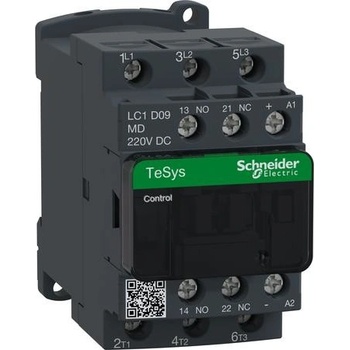

Schneider Electric LC1D09MD

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Jmenovité řídicí napájecí napětí Us při DC 220 V, Druh napětí k ovládání DC, Jmenovitý provozní proud Ie při AC-1, 400 V 25 A, Jmenovitý provozní proud Ie při AC-3, 400 V 9 A, Jmenovitý provozní výkon při AC-3, 400 V 4 kW, Jmenovitý provozní proud Ie při AC-4, 400 V 9 A, Jmenovitý provozní výkon při AC-4, 400 V 4 kW, Jmenovitý provozní výkon NEMA 3,73 kW, Vhodné pro řadovou montáž ano, Počet pomocných kontaktů jako spojovací kontakty 1, Počet pomocných kontaktů jako rozpínací kontakty 1, Druh připojení, okruh hlavního proudu Š roubová přípojka, Počet spojovacích kontaktů jako hlavní kontakty 3 Výkonový stykač TeSys LC1D. 3 póly, 3 rozpínací kontakty. Přídavné pomocné kontakty - 1 NO kontakt + 1 NC kontakt, jmenovitý provozní výkon při AC-3, 400 V 4 kW, jmenovitý provozní proud Ie při AC-3, 400 V 9 A, cívka 220 V DC. Rozměry (šxvxh) 45x77x95 mm, hmotnost 0,48 kg. Kategorie AC-4, AC-1, AC-3. Integrovaná obousměrná dioda omezující amplitudu. Rychlé a snadné nastavení. Bezpečné a odolné připojení napájení pomocí svorek Everlink a pružinových svorek. Vhodné pro bezpečnostní aplikace díky mechanicky spojeným kontaktům a zrcadlovým kontaktům. Certifikace podle CSA, CCC, RINA, LROS (Lloyds register of shipping), BV, GL, UL, GOST, DNV. Normy výrobku podle čl.
