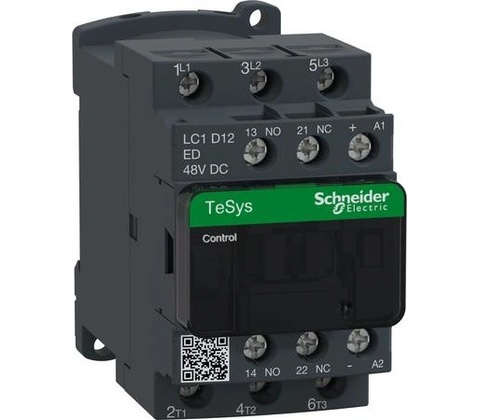

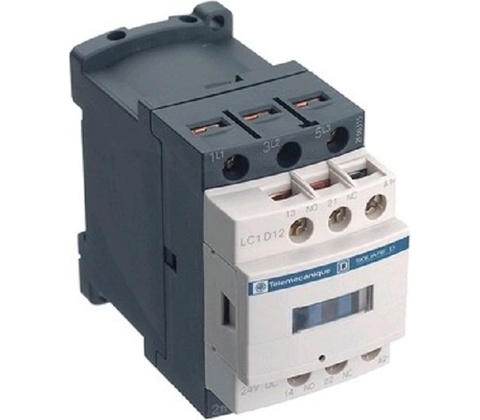

Stykač 3P 12A AC-3 440V pomocné kontakty 1Z+1V cívka 48V DC s odrušovacím modulem Schneider Electric. Stykače se používají hlavně pro kontrolu třífázových motorů a obecně pro...

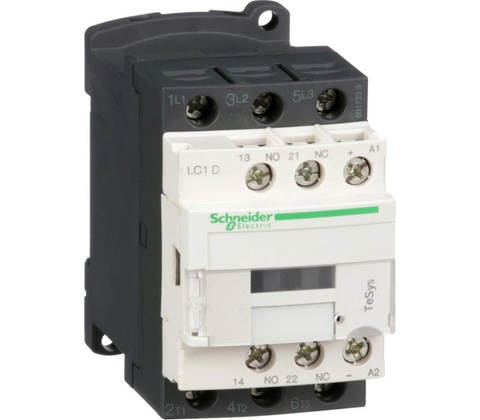

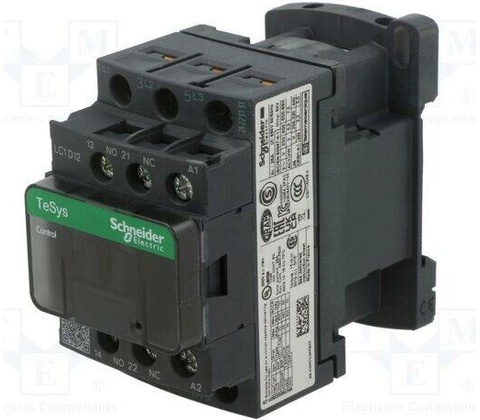

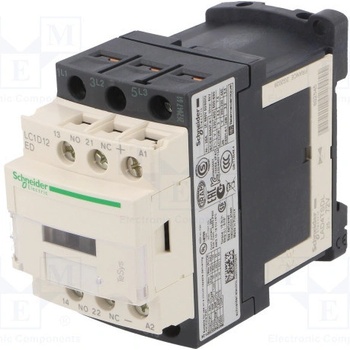

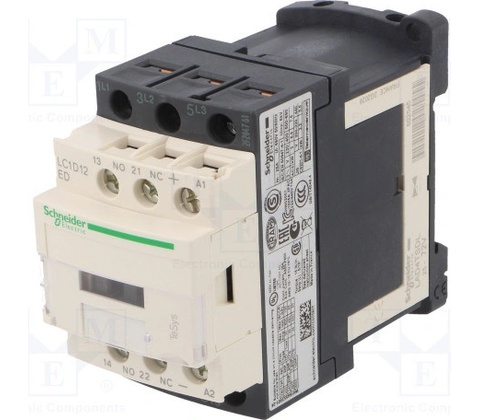

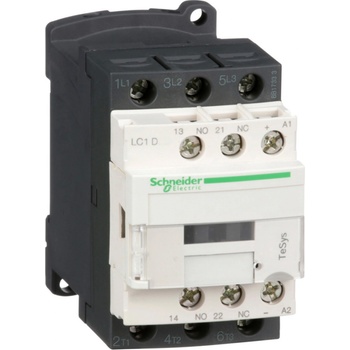

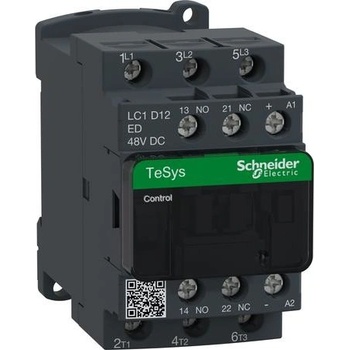

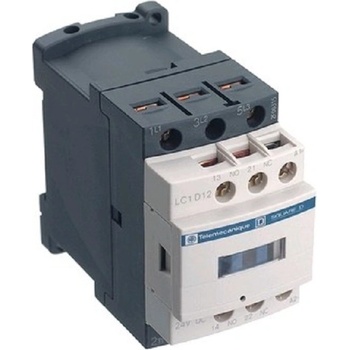

Stykač 3P 12A AC-3 440V pomocné kontakty 1Z+1V cívka 48V DC s odrušovacím modulem Schneider Electric. Stykače se používají hlavně pro kontrolu třífázových motorů a obecně pro ovládání silových obvodů do 690 V AC nebo 220 V DC. Stykače lze použít také pro mnoho dalších aplikací, jako je například přepínání kondenzátoru a spínání osvětlení.
Technické parametry
Jmenovitý pracovní proud:
pro AC-3: Ie = 12 A
pro AC-1: Ie = 25 A
Jmenovité pracovní napětí: Ue = do 690 V
Frekvenční rozsah pracovního proudu: f = 25 ÷ 400 Hz
Přípustný krátkodobý proud (ze studeného stavu bez zatížení 15 min při 0 ÷ 40 ° C): po dobu 1 s 210 A
po dobu 10 s: 105 A
po dobu 1 min: 61 A
po dobu 10 min: 30 A
Zkratová ochrana: bez jistícího nadproudového relé, pojistky gG
typ 1: 40 A
typ 2: 25 A
s jistícím zbytkovým relé (viz tabulka pro velikosti aM nebo gG pojistek odpovídajících příslušnému jisticímu nadproudová relé)
Průměrná impedance na pól (při Ith a 50 Hz): 2,5 MOhm
Ztrátový výkon na pól (pro výše uvedené pracovní proudy)
AC-3: 0,36 W
AC-1: 1,56 W
