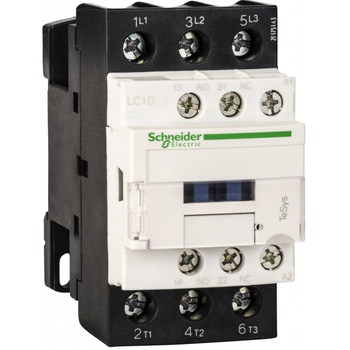

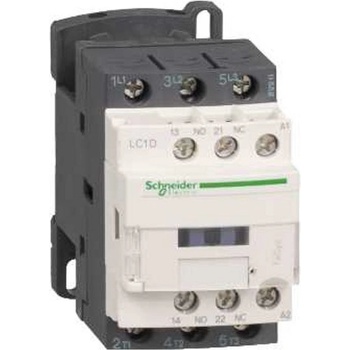

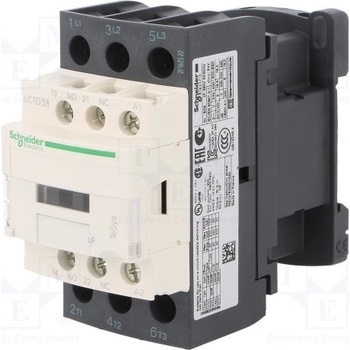

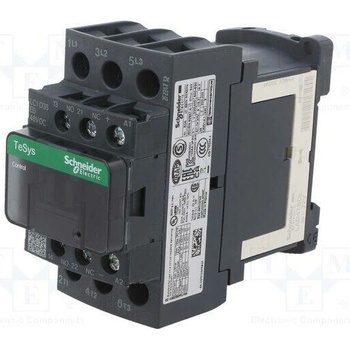

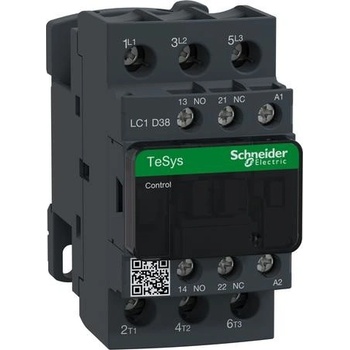

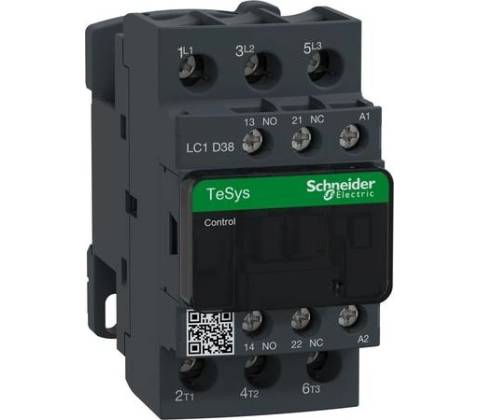

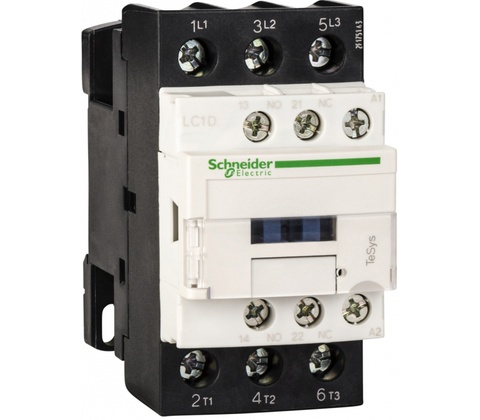

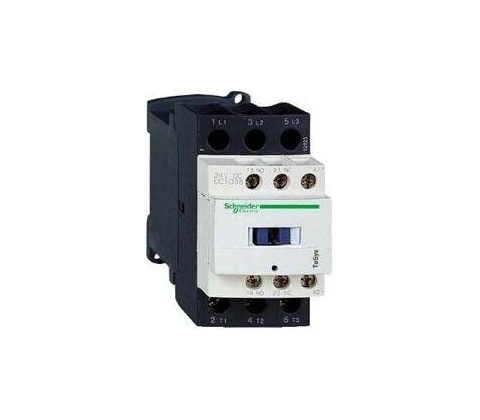

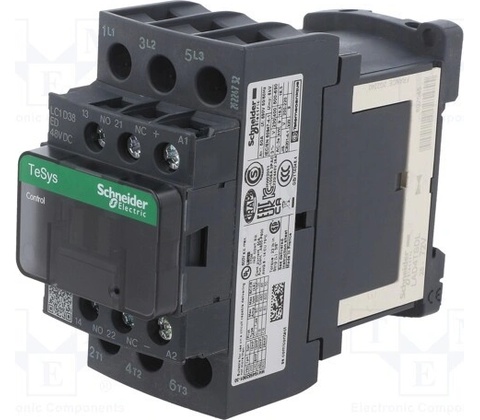

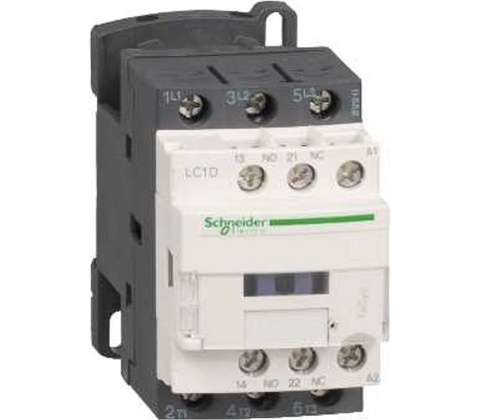

Schneider Electric LC1D38F7

​Stykač 3P(3Z) 38A AC-3, 440V, cívka 110V 50Hz – Schneider Electric LC1D38F7

Schneider Electric stykač LC1D38F7 spíná třífázové elektrické obvody prostřednictvím tří hlavních spínacích kontaktů. Při zatížení AC-3 a napětí 400 V zvládá jmenovitý provozní proud 38 A, což odpovídá provoznímu výkonu 18,5 kW, při zatížení AC-1 pak proud dosahuje 50 A. Provozní napětí stykače činí 440 V při frekvenci 50 i 60 Hz.

Ovládací cívka pracuje s řídicím napájecím napětím 110 V AC při frekvenci 50 Hz i 60 Hz. Stykač obsahuje jeden pomocný spínací a jeden pomocný rozpínací kontakt (1Z+1V), které umožňují signalizaci nebo blokování v ovládacím obvodu. Hlavní proudový obvod se připojuje pomocí závitové přípojky. Díky parametrům AC-3 38 A a výkonu 18,5 kW se stykač uplatní při spínání motorů a dalších indukčních zátěží v tomto výkonovém rozsahu.

Technické parametry

• Jmenovitý provozní proud Ie při AC-3, 400 V: 38 A
• Provozní napětí: 440 V (50/60 Hz)
• Jmenovitý provozní výkon při AC-3, 400 V: 18,5 kW
• Řídicí napájecí napětí cívky: 110 V AC (50/60 Hz)
• Pomocné kontakty: 1 spínací + 1 rozpínací (1Z+1V)
• Připojení hlavního proudového obvodu: závitová přípojka
