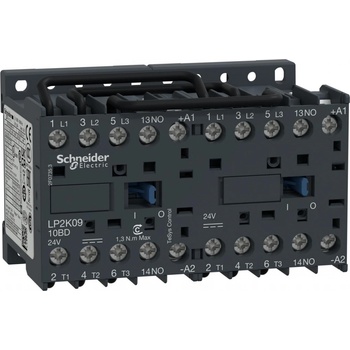

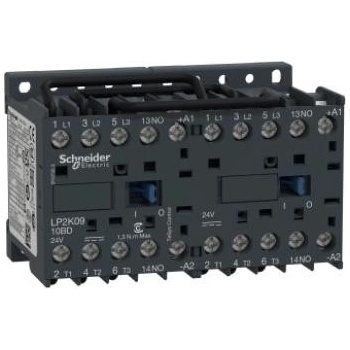

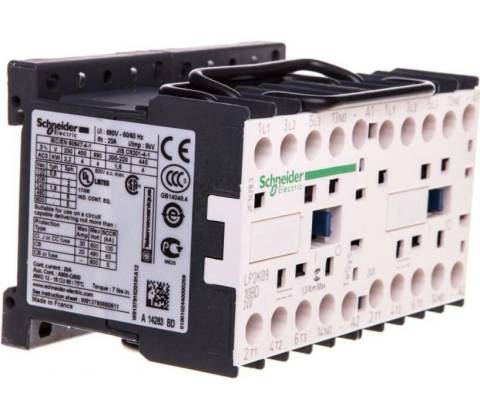

Schneider Electric LP2K0910BD

Stykač

• Schneider Electric (Telemecanique) LP2 K0910BD
• řada TeSys 049947
• označení výrobku TeSys K
• typ produktu nebo součásti Stykač
• označení přístroje LP2 K

Schneider Electric LP2K TeSys K Miniaturní zpětný stykač

TeSys K Miniaturní zpětný stykač ze společnosti Schneider Electric kombinují dlouhou mechanickou a elektrickou životnost a nabízejí vysoce spolehlivý stykač. Tato řada je navržena pro integraci řídicích systémů a pro aplikace indukčních motorů. Soutěžící TeSys K nabízejí rychlé a jednoduché nastavení při zachování souladu s mezinárodními standardy. Speciální konstrukce kotvy umožňuje, aby všechna zařízení v rozsahu měla stejnou fyzickou velikost a rozměry panelu pro pohodlí.

Charakteristiky a výhody

• Vestavěné pomocné kontakty pro další možnosti přepínání
• Šroubové spoje: Bezpečnostní terminály IP20 s označením svorek pro Severní Ameriku i pro mezinárodní Terminal
• Lze připevnit na panel šrouby nebo na sběrnici DIN
• Snadno nainstalované příslušenství
• Přípojný pomocný kontakt
• Flexibilní řídicí obvod vhodný pro širokou řadu aplikací
• Stupeň zkratového proudu s vysokou poruchou poskytuje flexibilitu při výběru libovolné součásti

Co znamená kategorie využití AC1 a AC3 pro účastníky TeSys?

• Kategorie využití stykače definují aktuální hodnoty tvorby a zlomu na základě typu zátěže, která má být ovládána, a podmínek provozního cyklu. AC-1: Toto platí pro všechna AC zařízení s faktorem napájení alespoň 0,95. Příklad použití: Odporové zatížení, topení, distribuce.
• AC-3: Toto platí pro motory s kotulovou klecí, u kterých dochází k lámání při běžícím motoru.
• Příklad použití: Všechny motory s kotulovou klecí, výtahy, eskalátory, dopravníky, zdviže lopaty, kompresory, čerpadla, míchadla, klimatizační jednotky.

Jsou stykače TeSys K vhodné pro použití v AC4?

Řada LC2K je vhodná do maximální kapacity 440 V AC v kategorii AC4.

Je řada TeSys K stykačem typu se dvěma vývody typu break?

Ano, řada TeSys K používá lineární translační pohyb, který zajišťuje dvojité přetržení pólů.

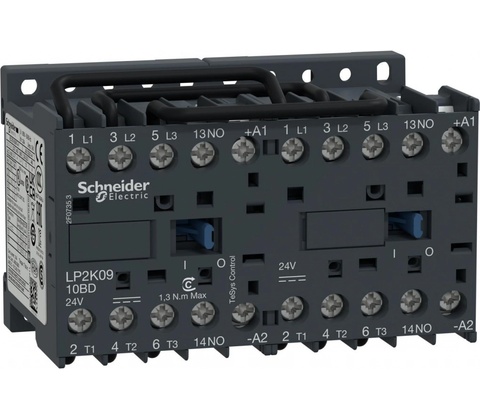

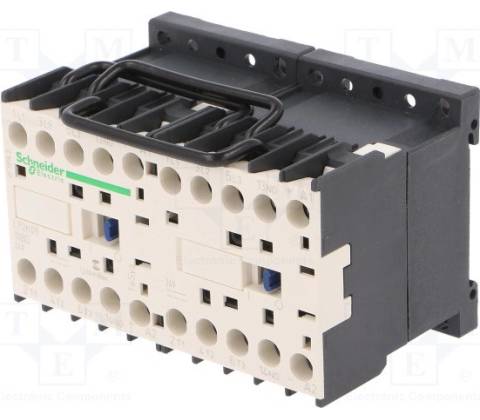

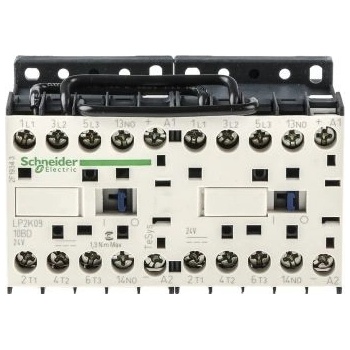

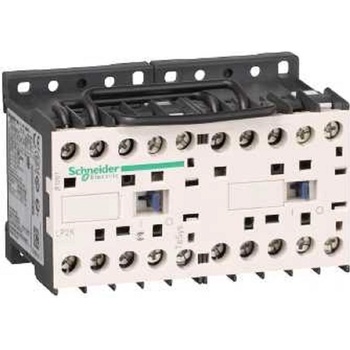

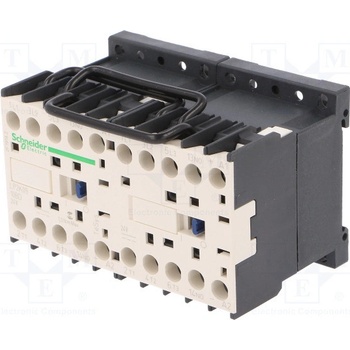

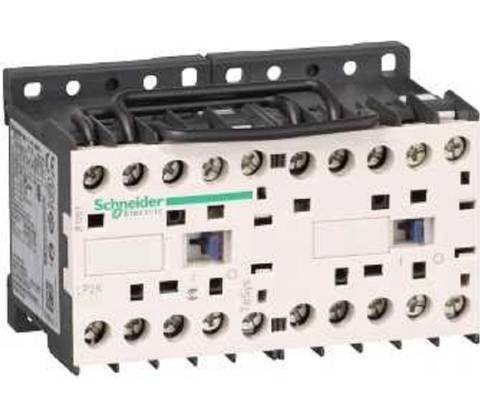

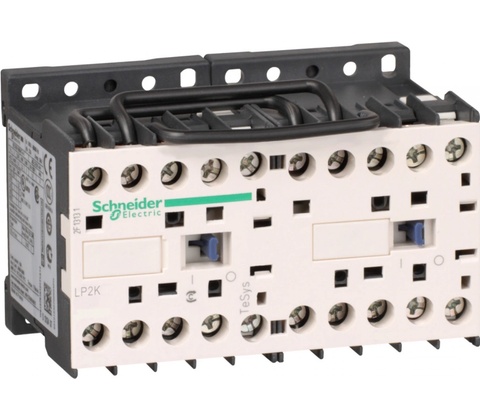

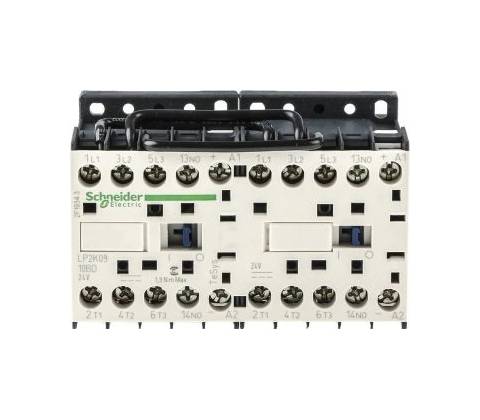

Miniaturní stykač Schneider Electric LP2K0910BD

Model LP2K0910BD je miniaturní 3pólový reverzní stykač s cívkou pracující s napětím 24 V DC, hodnotou 9 A při plném proudovém zatížení AC-3 a spínacím pomocným kontaktem.

• Napětí ve vinutí 24 V DC
• Počet pólů 3
• Jmenovitý kontaktní proud 9 A
• Jmenovitý výkon 4 kW
• Sortiment TeSys KŘada LP2K
• Funkce Reverzační
• Konfigurace normálního stavu 3NO
• Jmenovité kontaktní napětí 690 V AC
• Počet pomocných kontaktů 1
• Typ svorky Šroub
• rozměry

délka 58 mm

• šířka 90 mm
• hloubka 57 mm
