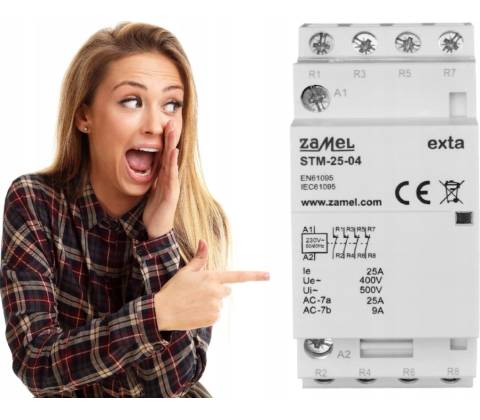

Zamel EXT10000294

• MODULÁRNÍ STYKAČ
  • Montáž na lištu TH35 DIN
  • Napájecí napětí: 230 V
  • Zatížitelnost výstupů: 25 A
  • Počet kontaktů: 0NO 4NC
  • KÓD ZBOŽÍ: ZAMEL-STM-25-04
• CHARAKTERISTIKA VÝROBKU
  • Modulární instalační (elektromagnetický) stykač je prvek používaný při automatizaci a ovládání domácích a průmyslových instalací.
  • Nejčastěji se používají tehdy, když je potřeba ovládat větší proudy zatížení přijímače elektrické energie pomocí nízkého napětí nebo řídicích proudů.
  • Tato zařízení zajišťují galvanické oddělení mezi řídicím systémem a zatížením.
  • Po uvedení napájecího napětí na svorky A1, A2 stykače, elektromagnetické pole vytvořené cívkou, změní polohu pohyblivého stykače na opačnou – dochází k rozevření kontaktů typu NC a zkratu kontaktů NO.
  • Po ukončení napájení se zařízení vrátí do původního stavu kontaktů stykače.

-

Elektromagnetický stykač se skládá z pohyblivého jádra, pohyblivého kontaktu, cívky stykače, pohyblivého elektromagnetu, nehybného kontaktu, spínacích a rozpínacích kontaktů, zajišťujících přítlak kontaktů kontaktní pružiny, hasicích komor elektrického oblouku. -

Cívky stykačů jsou napájeny různými napětími, z nichž nejčastěji používané jsou: 12VDC, 12VAC, 24VDC, 24VAC, 48VDC, 110VAC, 230VAC. Moderní stykače jsou odolné vůči mechanickému poškození. Umožňují také vysokou frekvenci spojů při relativně nízké hmotnosti a hmotnosti. Jednou z poloh pohyblivých kontaktů je klidová poloha, ve které jsou cívky v beznapěťovém stavu.

• TECHNICKÉ ÚDAJE
  • Značka: EXTA
  • Série: STM
  • Barva: Šedá
  • Napájecí napětí [V]: 230
  • Zatížitelnost výstupů [A]: 25
  • Max průřez připojovacích vodičů [mm2]: 4
  • Počet NO kontaktů: 0
  • Počet NC kontaktů: 4
  • Optická signalizace: Ano
  • Způsob montáže: DIN lišta (TH35)
  • Šířka v modulech [*17,5 mm]: 2
  • Třída těsnosti [IP]: 20
  • Pracovní teplota [°C]: -5 ÷ +60
  • Certifikát: CE

ROZMĚRY

• Délka: 3.5
• Šířka: 8.1
• Výška: 6.8
