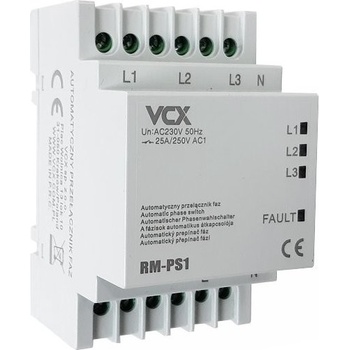

Přepínač fází automatický VCX RM-PS1 Automatický přepínač fází se používá v instalacích, které napájí jednofázová zařízení z třífázových sítí 3x230V + N, za účelem zajištění nepřetržitého napájení a ochrany proti nežádoucím změnám napětí v síti.Hlavním úkolem je zachovat napájení jednofázového přijímače v okamžiku výpadku fáze nebo poklesu efektivní hodnoty napětí pod normální hodnotu. Hlavní výhodou zařízení je nevelká relativní chyba měření napětí nepřekračující 1 % ani v případě silně zkreslených průběhů.Přepínač je napájen ze tří fází L1, L2, L3, přičemž fáze L1 je prioritní. Prahová hodnota napětí přepnutí (190 V AC), doba přepnutí (100-150 ms) a hystereze napětí (10 V AC) jsou nastaveny továrně bez možnosti změny ze strany uživatele.LED diody na čelním panelu vizuálně signalizují parametry každé fáze. Vnější systém výstupních kontaktů poskytuje zvětšenou odolnost vůči jejich slepení a chrání před mezifázovým zkratem.Maximální zatížení výstupu nesmí překročit 16A pro přijímače třídy AC1. Automatický přepínač fází je určený pro montáž v rozvaděči na DIN lištu TH-35. Technické parametry • Vstupní napětí: 3×400 V + N, 3×230 V + N
Výstupní napětí: 230 V AC
Maximální zatížení: (AC-1)* 16 A L1, L2, L3
Minimální napětí: 190 V L1, L2, L3
Maximální napětí: 280 V
Zpětná hystereze: 10V
Chyba měření napětí ±1%
Doba spínání: 1.0÷1.5 s
Indikace výstupního napětí: 3x LED
Spotřeba energie: 1.6 W
Svorky koncovky: 4.0 mm²
Šroubové svorky (kabel): 2.5 mm²
Utahovací moment šroubových svorek (kabel): 0.5 Nm
Provozní teplota: -25°C až +40°C
Šířka 3 modulů: 53.5 mm
Montáž: na lištu TH-35 mm
Rozměry (Š x V x H): 53.5 x 90 x 65 mm
Stupeň krytí: IP20
